Apacer AL-200M LED顯示用輝度計

專為精確光學測量而設計的高效能系統，適用於各類精密測量需求

產品介紹

INTRODUCTION >> Apacer AL-200M
AL-200M 分光式輝度計
  • 符合 SJ/T 11281-2007
  • 接觸式量測，明室暗室皆可量測
  • 特殊光學收光口，可量測單顆LED輝度
  • 支援間距2mm以下LED 顯示屏
  • ASR/Easy ASR軟體

產品特點

FEATURES >> Apacer AL-200M

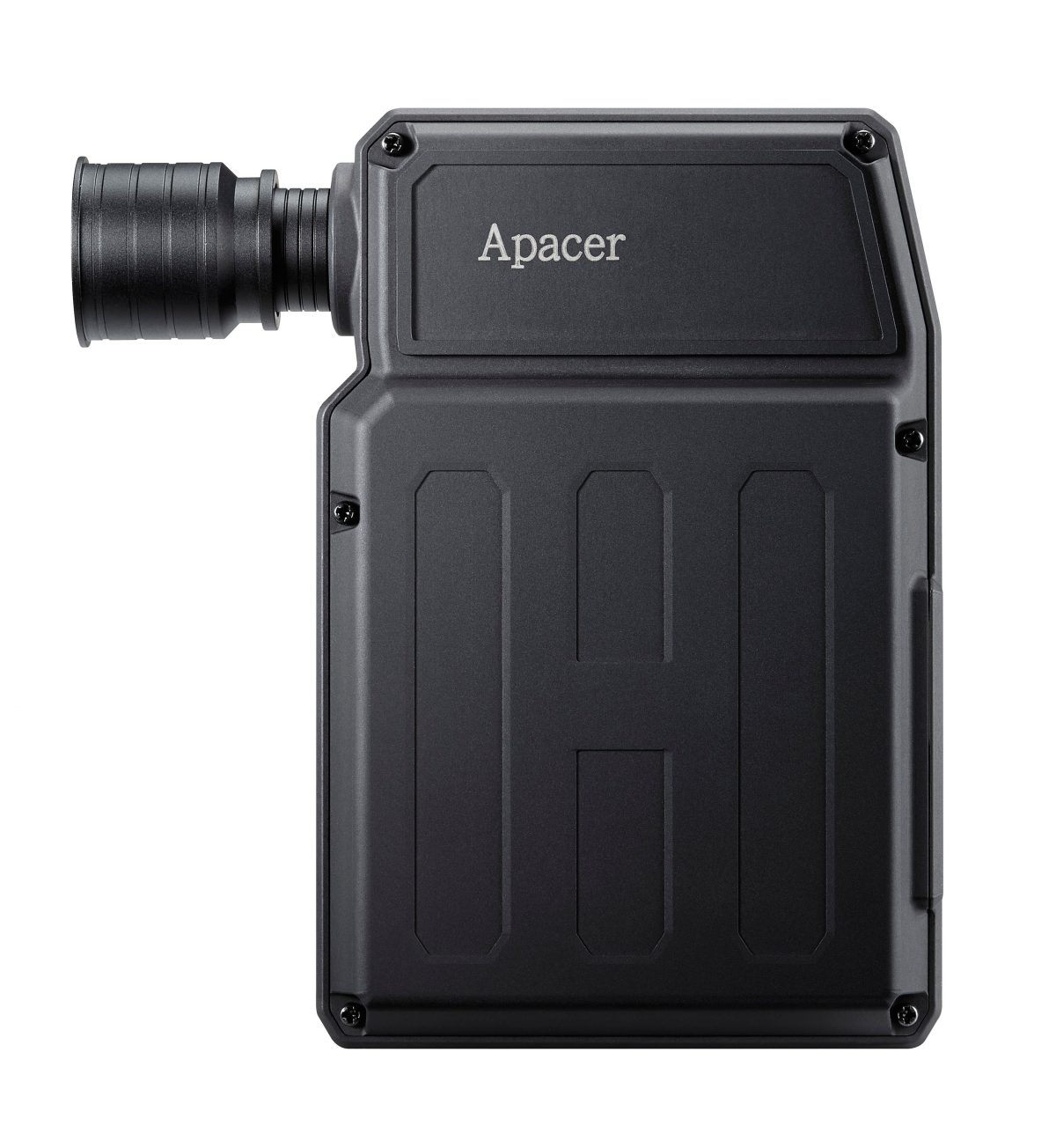

輕巧可攜,功能強大

AL200M是一款專為小間距LED顯示屏(Mini LED)所開發的光譜式輝度計,可量測數值包含輝度(Lv)，色度(xy，u’v’)，主波長，峰波長，以及光譜，400克重量以及接觸式量測方式讓使用可以隨時隨地測量。

殊收光口設計符合 SJ/T 11281-2007量測規範並且可量測單顆LED輝度。CT型光學架構搭配高感度CCD不僅量測速度快，低輝度可達0.02nit。

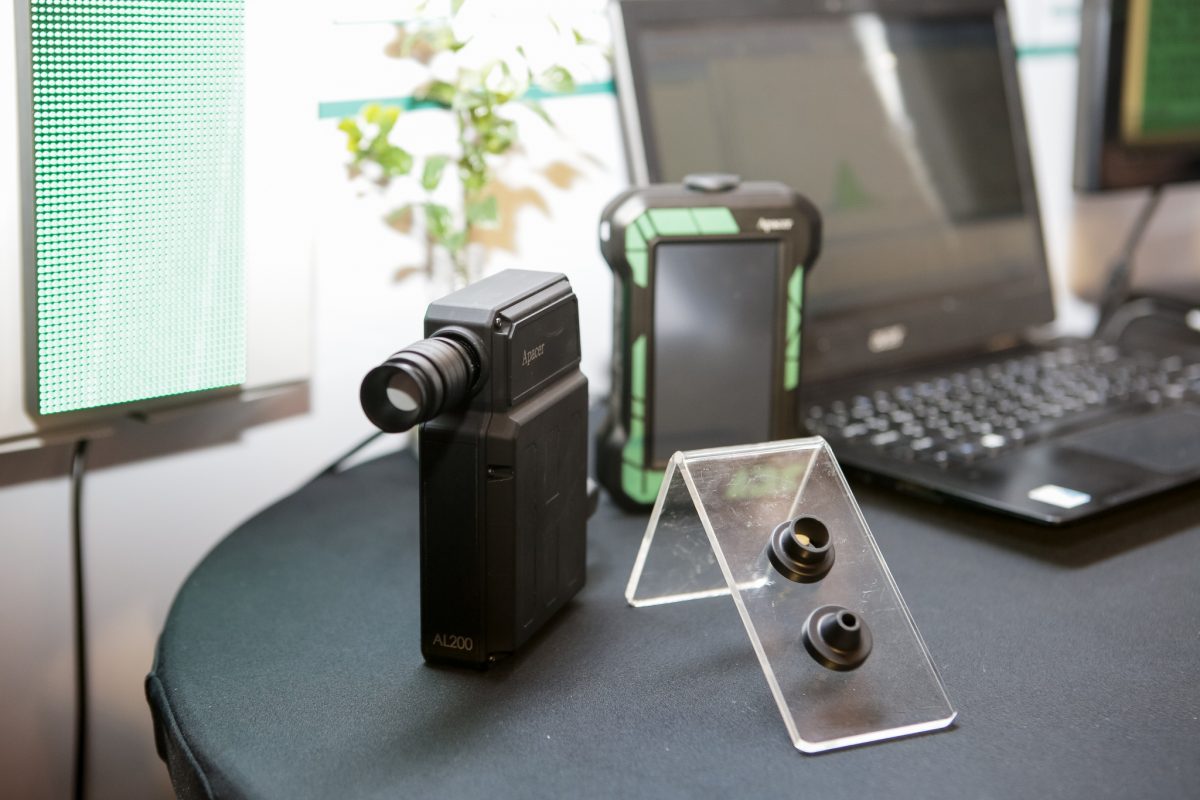

Apacer AL200M positive view



多樣化套筒

三種直徑不同的遮光套頭,讓使用者可因應不同間距LED顯示屏,避免量測時超過模組大小。

AL200M lens hood



搭配專屬軟體 操作簡便

專屬ASR軟體可量測輝度(Lv)，色度(xy，u’v’)，主波長，峰波長，以及光譜，量測型式有單次量測，連續量測(三種模式:立即，時間，筆數)讓量測更容易，勾選式圖型數據顯示讓使用者更容易作色度及光譜比對。提供量測色域，灰階以及均勻性。

Easy ASR軟體可自定量測Pass/Fail範圍以及數據，搭配醒目的Pass/Fail顯示讓作業人員一目了然。

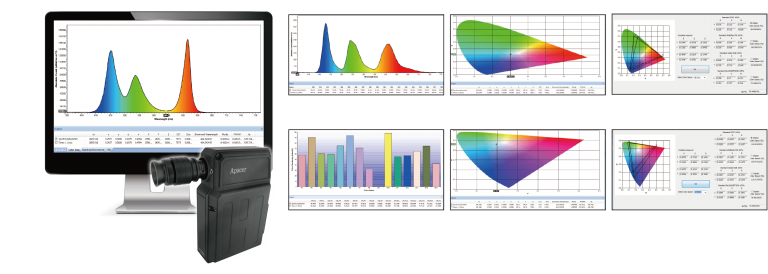

AL200M ASR software

技術規格

SPECIFICATIONS >> Apacer AL-200M

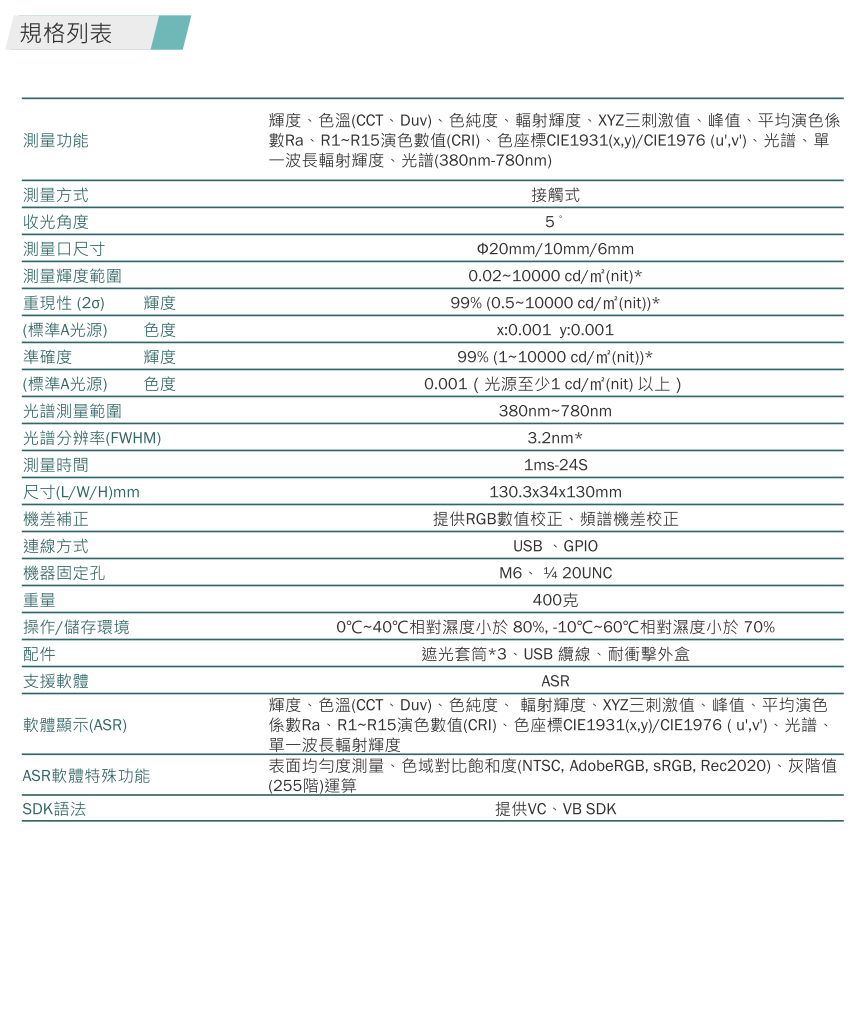

Apacer AL-200M Datasheet

產品服務專線：04-27080265 / 台中
02-89924292 / 台北

Spectroradiometer Solution | Apacer

Apacer 分光式輝度計(AL)

手持式 | 觸控螢幕 | 貼近式量測 | 接觸/非接觸量測
提供客戶完整的解決方案，滿足您在輝度量測上的所有需求




產品總覽

Products >> Apacer Spectroradiometer
Apacer AL-100 Spectroradiometer
AL110
高輝度方案
分光色彩輝度計
Apacer AL-100 Spectroradiometer
AL100
一般輝度方案
分光色彩輝度計
Apacer AL-200 Spectroradiometer
AL250
分光色彩輝度計
Apacer AL-200 Spectroradiometer
AL200停產
平面顯示器用輝度計

產品服務專線：04-27080265 / 台中
02-89924292 / 台北

AL250 光學測量系統 | 精確測量與高效能

AL250 光學測量系統

專為精確光學測量而設計的高效能系統，適用於各類精密測量需求

產品介紹

INTRODUCTION >> Apacer AL250
  • AL250 是一款高精度光學測量系統，設計用於滿足最嚴格的測量要求
  • 更寬的輝度量測範圍
  • 更快的量測速度
  • 小巧外型尺寸
  • 消偏振功能
  • 支援USB/GPIO/UART
  • 專利彈性可替換光學收光口

產品特點

FEATURES >> Apacer AL250
AL250 Front with Adaptor

更寬的輝度量測範圍以及更快測量速度

AL250/AL250VNIR分光色彩輝度計採用Corss CT型(Czerny-Turner)光學架構，CT 型具有高感度高光學分辨率，低雜散光以及快速量測反應等優勢，讓量測低輝度到0.005 Nit，當最短積分時間在100us時，量測最高輝度達到50000nit。

支援NVIS (AL250VNIR)

AL250VNIR 光譜範圍380nm-1000nm，兼容夜視系統NVIS 450nm-930nm光譜範圍，提供夜視兼容系統NR(class A,class B)光譜響應量測數據，同時高感度sensor，即時在低輝度量測也提供穩定量測數據。

小巧外型尺寸

AL250透過緊密光學設計，小巧外型可將AL250放入口袋中，遮光筒式光學收光架構搭配接觸式量測，讓量測不需在暗室內即可立即測量，同時也允許短距離的非接觸量測讓量測更有彈性。

AL250 Side View

消偏振功能

專利的消偏振技術避免螢幕所發出的偏振光因不同角度進入到光柵後，透過光柵繞射現象使內部感測器接收到不同光強度，使量測數據產生誤差。故採用光譜式輝度計量測顯示屏時須先將偏振光消除，才能得到無特定偏振光的正確數據。

支援USB、GPIO、UART

支援USB、GPIO、UART三種介面，讓使用者更加彈性應用，當使用者應用在自動化上，ＡL250 GPIO 輸入/輸出觸發信號讓自動化整合更加方便。

專利彈性可替換光學收光口

在實際應用上客戶可能需要量測大小不同的發光面積，以往使用者須購買高階輝度計或是購買2-3台的輝度計，宇瞻專利的可替換光學收光口在一台輝度計就可完成，同時可支援多達5種不同光學收光口，讓使用者輕鬆因應不同量測需求。

ASR軟體特色

&npsp
CIE 1931 色彩測量
CIE 1976 色彩測量
光譜測量



單次量測，連續量測

單次量測上支援單次(平均)量測，連續量測支援立即連續量測(平均)，時間軸連續量測(平均)，量測數量(平均)。


均勻度 | 灰階 | 色域量測

支援4、5、9、13點量測及計算均勻度值，支援灰階量測計算及對比功能，支援CIE1931/CIE1976的NTSC，Adobe RGB，sRGB, REC2020，DCI-P3色域量測及計算。


彈性化光學收光口

配合AL250輝度計支援多達5種光學收光口，包含不同口徑，ND filter，diffuser。


光譜式及RGBW校正

提供光譜式及RGBW校正功能，讓使用者依實際狀況選擇合適的校正方式。


CSV檔案格式

提供CSV檔案格式，方便使用者開啟檔案。

技術規格

SPECIFICATIONS >> Apacer AL250
產品型號 AL250 5mm Lens AL250 5mm Lens with 1mm adaptor AL250 15mm Lens AL250 15mm Lens with 5mm adaptor
測量功能 輝度、色溫(CCT、Duv)、色純度、輻射輝度、XYZ三刺激值、峰值、平均演色係數 Ra、R1~R15演色數值(CRI)、色座標CIE1931(x,y)/CIE1976 (u',v')、光譜、單一波長輻射輝度、光譜(380nm-780nm)
測量方式 支援接觸和非接觸式量測(10mm以內)
收光角度 5°
測量輝度範圍 0.005~50K cd/㎡(nit)，350K cd/㎡(ND) 0.1~50K cd/㎡(nit) 0.005~50K cd/㎡(nit)，350K cd/㎡(ND) 0.02~50K cd/㎡(nit)
重複性 (2σ) (A光源) 輝度 ±0.3% (0.5~10K cd/㎡(nit))，
±1% (0.05~0.5 cd/㎡(nit))		 ±0.2% (5~10K cd/㎡(nit))，
±0.5% (1~5cd/㎡(nit))		 ±0.2% (0.25~10K cd/㎡(nit))，
±1.5% (0.05~0.25 cd/㎡(nit))		 ±0.2% (10~10K cd/㎡(nit))，
±0.25% (1~10 cd/㎡(nit))，
±0.8% (0.1~1 cd/㎡(nit))手動扣暗值
色度 1nit 以上x：±0.0006，y：±0.0006
0.1nit 以上x：±0.0025，y：±0.0025		 5nit以上x：±0.008，y：±0.0008 1nit 以上x：±0.0006，y：±0.0006
0.1nit 以上x：±0.0025，y：±0.0025		 1nit 以上x：±0.0006，y：±0.0006
0.1nit 以上x：±0.0025，y：±0.0025
準確度 (A光源) 輝度 ±2% (0.25~10K cd/㎡(nit))，
±2%(0.05-0.25 cd/㎡(nit))採用手動扣暗值		 ±2% (10~10K cd/㎡(nit))，
±3% (1~10 cd/㎡(nit))手動扣暗值		 ±2% (0.25~10K cd/㎡(nit))，
±2%(0.05 0.25 cd/㎡(nit))採用手動扣暗值		 ±2% (1~10K cd/㎡(nit))，
±2% (0.1~1 cd/㎡(nit))手動扣暗值
色度 ±0.002（0.5 cd/㎡(nit以上) ，
±0.002(0.05 0.5 cd/㎡(nit))採用手動扣暗值		 ±0.002（10 cd/㎡(nit以上) ，
±0.002(1-10 cd/㎡(nit))採用手動扣暗值		 ±0.002（0.5 cd/㎡(nit以上)
±0.002(0.05 0.5 cd/㎡(nit))採用手動扣暗值		 ±0.002（1 cd/㎡(nit以上) ，
±0.002(0.1 0.5 cd/㎡(nit))採用手動扣暗值
光譜測量範圍 380nm~780nm
光譜分辨率(FWHM) 10nm
測量時間 100us-5s
尺寸(L/W/H)mm 149x102x38mm
機差補正 提供RGB數值校正、頻譜機差校正
連線方式 USB 、GPIO 、URAT
機器固定孔 M6、¼ 20UNC
重量 520克
操作/儲存環境 -10℃~40℃/ -30℃~+70℃
配件 USB 纜線、收納袋
支援軟體 ASR
SDK語法 提供VC、VB SDK

產品資源

RESOURCES >> Apacer AL250

產品服務專線：04-27080265 / 台中
02-89924292 / 台北

Sprctorradiometer Solution | Apacer

Apacer AL-100/AL-110 平面顯示用 分光色彩輝度計

輝度量測可達到20萬 cd/㎡

產品介紹

INTRODUCTION >> Apacer AL-100/AL-110
AL-100 分光式輝度計
光譜輻射測量儀 ∣ Spectroradiometer

AL-100/ AL-110

攜帶輕便、隨手量測
Apacer AL-100手持式分光輝度計採用微機電(MEMS)高規格製製造技術，可進行廣泛和快速的量測

觸控式螢幕、操作簡單
觸控式螢幕操作簡單，不須與電腦連線控制，單機即可以進行量測與顯示量測數據

提供完整光學特性量測數據量
測項目包含輝度(Luminance)、色度(Chromaticity)、CIE 1931、CIE 1976、光譜圖、色溫與演色性等資訊

接觸式與非接觸式雙用途光學設計
接觸式遮光口設計，只需要貼近發光源或待測物，不需要在暗室環境便能進行光學特性量測，也可視應用採用非貼近式的方法進行測量

功能完整、應用廣泛
適用於各種光學特性量測，包含液晶顯示器(LCD)、背光模組、儀表板與各式平面光源測試


產品特色

FEATURES >> Apacer AL-100/AL-110

高性能

Apacer AL-100 / AL-110 攜帶式分光色彩輝度計，採用先進的MEMS微光柵製造技術，與傳統的光譜儀必須配有準直鏡、平面光柵和聚焦透鏡相比，此差異化技術優勢能夠透過凹面光柵的產品設計將產品尺寸縮到最小，讓產品體積變得輕巧便於攜帶。

此外，創新的光學設計，讓可攜式分光色彩輝度計的測量方式允許以接觸式或非接觸式兩種方式進行光學特性測量，因此可以適用於明亮和黑暗的環境使用。

產品適合LCD、背光模組及PDP等領域使用，進行輝度、演色性(顯色性)和色溫的測試，其光譜的精度可達±3％。

AL-100 Using
AL-100 Range

輝度量測範圍廣泛

 AL-100 Option

接觸式 / 非接觸式量測(距離量測)
  • AL-100 / AL-110：0.5 - 60,000 cd/m²
  • AL-200 / AL-210：1 - 200,000 cd/m²
  • 可於明亮處與黑暗環境進行量測
  • 支援即時量測
AL-100 SD Card

SD記憶卡儲存

 AL-100 Spectrum

可視化數據和圖形化資訊顯示
  • 量測數據可立即儲存
  • 可透過SD卡擴充儲存容量
  • 使用ASR軟體連線輕鬆管理量測數據
  • 多種圖表和圖形：
    CRI, 1931 x,y, 1976 u’,v’, 光譜圖
AL-100 Battery

高容量鋰電池

 AL-100 Hand Hold

手持設計
  • 2850 mhA電池，長達4.8小時連續量測
  • 使用MEMS技術縮小尺寸
  • 儀器重量 ≦ 500g
AL-100 Time

快速量測

 AL-100 ASR Software

ASR專業量測軟體
  • 自動量測時間 1 ms ~ 3,000 ms
  • 手機量測時間最長可達60秒
  • 支援Winddows作業系統
  • 與電腦連線進行量測或收集數據
  • 輝度圖表、色度圖表和光譜分佈圖
Apacer-AL100_Using_on_jig-1 Apacer-AL100_Using_on_jig-2 Apacer-AL100_Using_on_jig-3

產品規格

FEATURES >> Apacer AL-100/AL-110
產品型號 AL100 AL110
螢幕顯示 4.3" 觸控屏
測量功能 輝度，色度CIE1931(x,y)/CIE1976 (u',v')，色溫(CCT, Duv)，主波長(λD)，三刺激值XYZ，峰波長(λP)，峰值波長(λPV)，輻射輝度uw/㎡sr，演色性(CRI R1-R15, Ra)，光譜(380-780nm)
測量方式 接觸或是非接觸(5cm以內）
測量角 5°
測量輝度範圍 0.5~70000 cd/㎡(nit) 1~200000 cd/㎡(nit)
再現性 (2σ) (標準A光源) 輝度 99% (10~70000 cd/㎡(nit)) 97% (200~200000 cd/㎡(nit))
色度 x:0.002 y:0.002 x:0.002 y:0.002
準確度 (標準A光源) 輝度 97% (10~70000 cd/㎡(nit)) 97% (200~200000 cd/㎡(nit))
色度 0.002（輝度至少10 cd/㎡ (nit) 以上) 0.002（輝度至少 200 cd/㎡ (nit) 以上)
解析度(半波寬) 5.5nm
測量時間 1ms~60s
儲存方式 8GB SD Card
電池容量 3350mAH
尺寸(L/W/H)mm 184×97×32mm (尺寸: 遮光筒, 32mm)
過曝警告 測量數值紅字顯示
校準方式 RGBW校準, 光譜校準
機器固定方式 M6, ¼ 20UNC
重量 330g (強化塑膠)
使用環境/儲存環境 0℃~40℃, <80% RH / -10℃~60℃ <70%RH
配件 鏡頭蓋, USB 線, 充電, AC充電插頭, 耐衝擊外殼, 8GB SD Card

產品服務專線：04-27080265 / 台中
02-89924292 / 台北

Sprctorradiometer Solution | Apacer

Apacer AL-100W LED顯示平用輝度計

380nm-780nm的全光譜解析能力， 量測輝度可達7萬 cd/㎡

產品介紹

INTRODUCTION >> Apacer AL-100W
AL-100 分光式輝度計
光譜輻射測量儀 ∣ Spectroradiometer

AL-100W

符合 SJ/T 11281-2007 行業標準

可調性的量測範圍

數值圖形顯示,提供完整光學特性量測數據量
測項目包含輝度(Luminance)、色度(Chromaticity)、CIE 1931、CIE 1976、光譜圖、色溫與演色性等資訊

接觸式與非接觸式雙用途光學設計
接觸式遮光口設計，只需要貼近發光源或待測物，不需要在暗室環境便能進行光學特性量測，也可視應用採用非貼近式的方法進行測量

功能完整、應用廣泛
適用於各種光學特性量測，包含液晶顯示器(LCD)、背光模組、儀表板與各式平面光源測試

高容量鋰電池與SD卡儲存


產品特色

FEATURES >> Apacer AL-100W

高性能

(源文(待修改)：http://192.168.1.175/tw/al-spectrum-luminance-chromaticity/apacer-al-100w)
Apacer AL-100W 攜帶式分光色彩輝度計，採用先進的MEMS微光柵製造技術，與傳統的光譜儀必須配有準直鏡、平面光柵和聚焦透鏡相比，此差異化技術優勢能夠透過凹面光柵的產品設計將產品尺寸縮到最小，讓產品體積變得輕巧便於攜帶。

此外，創新的光學設計，讓可攜式分光色彩輝度計的測量方式允許以接觸式或非接觸式兩種方式進行光學特性測量，因此可以適用於明亮和黑暗的環境使用。

產品適合LCD、背光模組及PDP等領域使用，進行輝度、演色性(顯色性)和色溫的測試，其光譜的精度可達±3％。

AL-100 Using
AL-100 Range

輝度量測範圍廣泛

 AL-100 Option

接觸式 / 非接觸式量測(距離量測)
  • AL-100 / AL-110：0.5 - 60,000 cd/m²
  • AL-200 / AL-210：1 - 200,000 cd/m²
  • 可於明亮處與黑暗環境進行量測
  • 支援即時量測
AL-100 SD Card

SD記憶卡儲存

 AL-100 Spectrum

可視化數據和圖形化資訊顯示
  • 量測數據可立即儲存
  • 可透過SD卡擴充儲存容量
  • 使用ASR軟體連線輕鬆管理量測數據
  • 多種圖表和圖形：
    CRI, 1931 x,y, 1976 u’,v’, 光譜圖
AL-100 Battery

高容量鋰電池

 AL-100 Hand Hold

手持設計
  • 2850 mhA電池，長達4.8小時連續量測
  • 使用MEMS技術縮小尺寸
  • 儀器重量 ≦ 500g
AL-100 Time

快速量測

 AL-100 ASR Software

ASR專業量測軟體
  • 自動量測時間 1 ms ~ 3,000 ms
  • 手機量測時間最長可達60秒
  • 支援Winddows作業系統
  • 與電腦連線進行量測或收集數據
  • 輝度圖表、色度圖表和光譜分佈圖
Apacer-AL100_Using_on_jig-1 Apacer-AL100_Using_on_jig-2 Apacer-AL100_Using_on_jig-3

產品規格

FEATURES >> Apacer AL-100/AL-110
產品型號 AL100 AL110
螢幕顯示 4.3" 觸控屏
測量功能 輝度，色度CIE1931(x,y)/CIE1976 (u',v')，色溫(CCT, Duv)，主波長(λD)，三刺激值XYZ，峰波長(λP)，峰值波長(λPV)，輻射輝度uw/㎡sr，演色性(CRI R1-R15, Ra)，光譜(380-780nm)
測量方式 接觸或是非接觸(5cm以內）
測量角 5°
測量輝度範圍 0.5~70000 cd/㎡(nit) 1~200000 cd/㎡(nit)
再現性 (2σ) (標準A光源) 輝度 99% (10~70000 cd/㎡(nit)) 97% (200~200000 cd/㎡(nit))
色度 x:0.002 y:0.002 x:0.002 y:0.002
準確度 (標準A光源) 輝度 97% (10~70000 cd/㎡(nit)) 97% (200~200000 cd/㎡(nit))
色度 0.002（輝度至少10 cd/㎡ (nit) 以上) 0.002（輝度至少 200 cd/㎡ (nit) 以上)
解析度(半波寬) 5.5nm
測量時間 1ms~60s
儲存方式 8GB SD Card
電池容量 3350mAH
尺寸(L/W/H)mm 184×97×32mm (尺寸: 遮光筒, 32mm)
過曝警告 測量數值紅字顯示
校準方式 RGBW校準, 光譜校準
機器固定方式 M6, ¼ 20UNC
重量 330g (強化塑膠)
使用環境/儲存環境 0℃~40℃, <80% RH / -10℃~60℃ <70%RH
配件 鏡頭蓋, USB 線, 充電, AC充電插頭, 耐衝擊外殼, 8GB SD Card
