INTRODUCTION >> TOPCON BM-9A

Topcon BM-9A輝度計是輕量化、體積小巧的手持式輝度計(Handy-Type Luminance Meter)，與過去的BM-9相比，提供了更寬廣的量測範圍，並且擴充了USB傳輸介面，讓使用操作變得更加便利。

BM-9A 提供三種量測頭可供選擇( 2° / 1° / 0.2° )，輝度量測範圍更加的寬廣(1 ~ 28,000,000cd/m2)，更能夠符合多種不同的量測應用。

BM-9A 標準配備了連線控制軟體MT-100，透過USB傳輸介面，最多可連續量測 99,999次，量測資料可匯出並轉存成CSV檔，方便使用者在Excel進行量測數據的報表編輯。

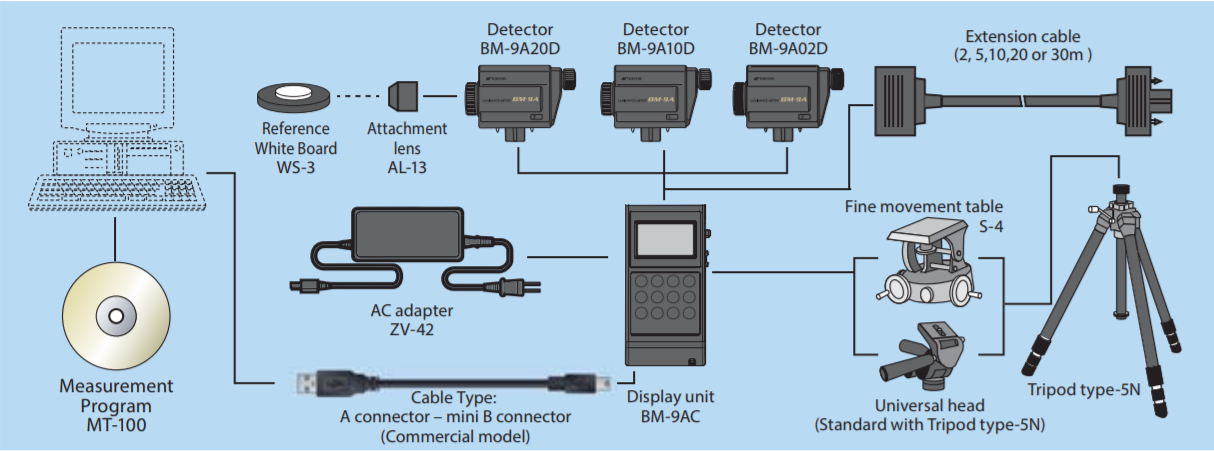

BM-9A還提供了多種不同的選項配備，如連接延長線(連接量測頭與顯示器)、AC Adapter、近接鏡頭與三腳架等等。

FEATURES >> TOPCON BM-9A

application >> TOPCON BM-9A

application >> TOPCON BM-9A

受光部有三款不同測定角度的探頭可供選擇，並可以直接安裝於表示部(BM-9AC)上使用

在廣泛的輝度測定範圍內進行高精度測定

測量直徑：mmφ

歸零補正無需蓋住接目鏡與接物鏡上的保護蓋，方便與輝度量測機台整合使用
使用Mini USB介面與電腦直接連線，讓您可以方便的進行輝度量測數據擷取
在輝度量測空間狹小或是需要單獨拉出探頭做量測的情況，可選配受光部用的延長線，來延長受光部與表示部的連接距離進行測定
表示部BM-9AC可自動識別所連接的受光部型號，準確的顯示輝度測定數據，不用再像舊款BM-9輝度計要再自行換算顯示器上的讀值提供應答速度測定模式切換開關，連接示波器後可測定閃爍光源並觀察輸出波形

測量直徑：mmφ

※ 模擬輸出應答速度為BM-9A輝度計模擬從10%到達90%峰值所需要的時間

測定角 / 測定量程	1	2	3	4	5
2° (BM-9A20D)	0.01 ~ 28.00	15.0 ~ 280.0	150 ~ 2,800	1,500 ~ 28,000	15,000 ~ 280,000
1° (BM-9A10D)	0.1 ~ 280.0	150 ~ 2,800	1,500 ~ 28,000	15,000 ~ 280,000	150,000 ~ 2,800,000
0.2° (BM-9A02D)	1 ~ 2,800	1,500 ~ 28,000	15,000 ~ 280,000	150,000 ~ 2,800,000	1,500,000 ~ 28,000,000
應答速度 (FAST mode)	約 22 ms	約 2 ms	約 22 ms	約 1 ms	約 1 ms

可使用控制面板上的按鈕選擇測定模式

附贈MT-100標準量測軟體

提供MT-100標準連線控制軟體，透過USB傳輸介面將BM-9A輝度計所量測到的數據傳輸到電腦端，最多可連續量測99,999次，量測資料可存成CSV檔案格式，方便使用者在Excel或其他應用軟體簡單的取得和讀取量測結果。

作業系統	Windows^Ⓡ 7 Ultimate (32-bit/64-bit) Windows^Ⓡ 7 Professional (32-bit/64-bit) Windows^Ⓡ 8.1 Pro (32-bit/64-bit) Windows^Ⓡ 10 Pro(32-bit/64-bit)
CPU	Intel^Ⓡ Core™ i3 2.4 Ghz or higher
Memory / HDD	1 GB or more
Interface	USB 2.0 Port (One Port)
Display	1024 x 768 or more
Others	CD-ROM Drive

附贈MT-100標準量測軟體

內建Mini USB連接埠，用於連接電腦進行量測數據蒐集。

**精度顯示中"of rdg"與"digit"的意思說明

"of rdg"是儀表的數值讀值(表示值)的意思，rdg是reading的英文縮寫。
"digit"為量測數值顯示的小數位數，而±1digit即代表顯示器上顯示的量測值其計算可能的誤差為1位小數。

SPECIFICATIONS >> TOPCON BM-9A

受光部測頭	BM-9A20D	BM-9A10D	BM-9A02D
量測視野角	2°	1°	0.2°
光學系統	Object Lens f=36mm F2.5
觀景窗視野角	5°
量測距離	350 mm ~ ∞
量測範圍	0.01 ~ 280,000 cd/m2	0.1 ~ 2,800,000 cd/m2	1 ~ 28,000,000 cd/m2
環境溫溼度	溫度 : Within ±3% (0~40°C , 23°C as standard) 濕度 : Within 3% (85% R.H. or lower, 60% R.H. as standard)
傳輸介面	USB
電源供應	AA Battery 2個
