WP120A 12吋晶元專用壓電對焦平台
產品介紹
INTRODUCTION >>WP120A

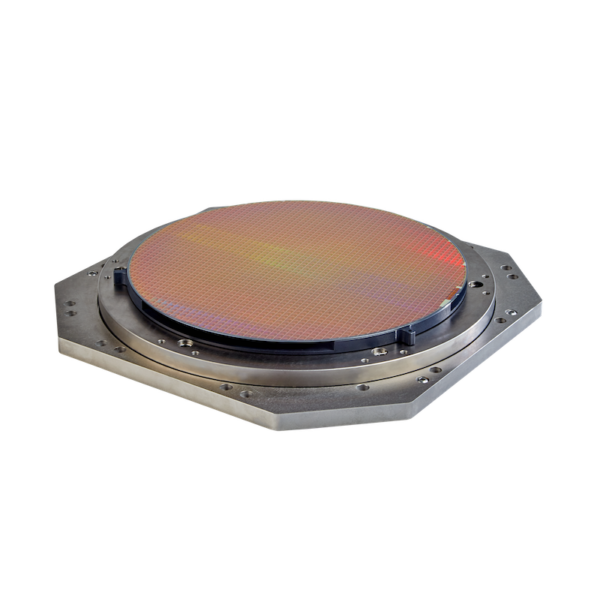

WP120A 晶圓定位系統 提供毫秒級響應時間和高帶寬，特別適用於高效能處理需求。此平台支援最大 300 毫米（12 英寸）晶圓，並可在承載最高 8 公斤的負載下，提供卓越的性能，適用於重型晶圓夾具。

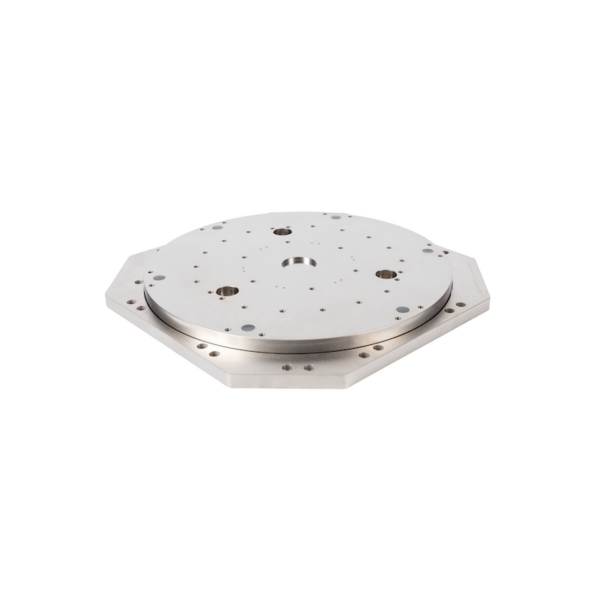

該平台採用電容式定位傳感器，實現奈米級精度的位移測量與閉迴路反饋，並運用柔性引導系統提供無摩擦、穩定的運動。在 120 μm 的閉迴路範圍內，系統可提供快速響應和穩定的操作時間，並搭配 Queensgate 的數位閉迴路控制器，確保精準的控制。
更多產品資訊請洽 04-27080265 (來電洽詢)
產品特色
FEATURES >> WP120A
-
真空兼容版本
提供高真空和超高真空（UHV）版本，適用於電子顯微鏡的真空室，並且配備低脫氣的Kapton電纜。 -
高負載定制版本
可承載最大14公斤的重量，滿足重型樣品操作需求。 -
傾斜 Z 軸定制版本
專為平台平整和精確掃描而設計，確保操作穩定。 -
擴展範圍與晶圓兼容
提供 160 μm 的擴展範圍，並支持200毫米的晶圓。 -
兼容 Prior Scientific H112 平台
可與 Prior Scientific 的 H112 平台搭配使用，配有專用適配器板。 -
建議控制器:
NPC-D-6110
應用領域
APPLICATIONS >> NanoScan OP400
-

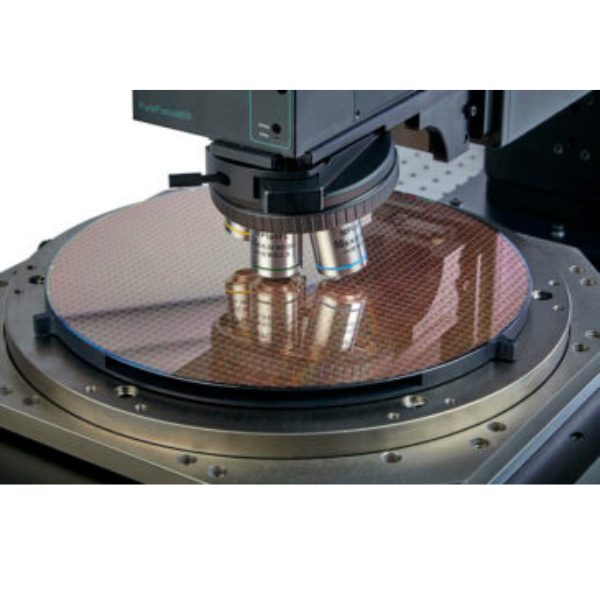

晶圓和光罩檢測
-
電子顯微鏡 SEM/TEM
-
干涉測量和計量
-
顯微鏡檢查
-
材料檢驗
-
鏡面定位
產品規格
SPECIFICATIONS >> WP120A
| Model | WP120A |
|---|---|
| Axis | Z |
| Range | 120 µm |
| Position noise | 1.2 nm |
| Repeatability | 5.5 nm |
| Linearity | 0.10% |
| Step Settle | 9 ms |
| Material | Aluminum/Stainless |
| Stage mass (excluding cables) |
5.8 kg |
| Size (L x W x H) | 375 mm x 375 mm x 30 mm |
