TOPCON BM-7AC 色彩輝度計
產品介紹
INTRODUCTION >> TOPCON BM-7AC
TOPCON BM-7AC色彩輝度計是BM-7系列最新一代的色彩輝度計機型，為取代最暢銷的BM-7A色彩輝度計所設計之替代機種，此款色彩輝度計(Luminance Colorimeter)在TOPCON光學特性量測產品中，以其卓越的性價比著稱，它不僅產品價格實惠，還具備色度精度高、量測準確度高、測量速度快等優點，因此成為平面顯示器（FPD, Flat Panel Display）和光源燈製造領域的標準機型，用於輝度（Luminance）和色度（Chromaticity）測量。
廣泛被平面顯示器(FPD, Flat Panel Display)及光源燈具相關製造領域做為輝度(Luminance)、色度(Chromaticity)測量的標準機型，BM-7AC色彩輝度計適用於光源亮度與色度測定，適合於產線內測量和光源輸出調整等多種應用場景及用途。
此外，BM-7AC色彩輝度計具備色彩校正功能(Color Correction Function)，能夠與TOPCON生產的SR系列分光式輻射度計(Spectroradiometer)之基準儀器或同類機型直接連接進行色彩補正，這有效降低了機差問題，確保長期提供穩定的量測品質。
產品特色

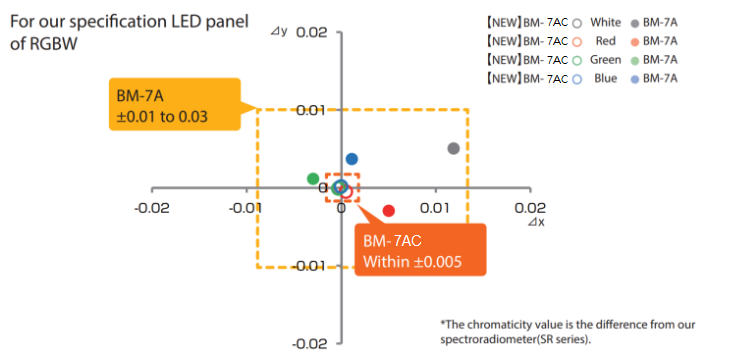

FEATURES >> TOPCON BM-7AC- 色度精度大幅提升 (與BM-7A色精度比較圖)
比擬人眼的比視感度曲線(Spectral Luminous Efficiency Curve)實現與CIE 1391色彩匹配函數(Color Matching Function)相同等級的光譜靈敏度特性(Spectral Sensitivity Characteristic)來提高色度精度。
- 可高速測定輝度
0.5秒高速測定輝度，適合生產線上量產測試需求與機構整合量測需求。 - 輝度精度
輝度測定精度±2%以內(測定角度2°，輝度5 cd/m2以上，採用自動範圍模式測定標準A光源) - 自動範圍模式測定
自動模式功能可依照待測物樣品的明亮程度，自動選擇適合的測定範圍 - 模擬輸出(選配型號：BM-7AC ANA)
相對應X、Y、Z的三通道模擬輸出(Analog Output)可以連接計數器、示波器(Oscilloscope)進行記錄和波形觀測、更可發揮其線上測定功能。 - 搭載USB介面
標準介面搭載USB2.0與RS-232C，搭配CS-900A軟體可與輝度計連線進行自動量測。 - 高耐久性
採用非旋轉輪盤方式的濾片切換機構，擁有更好的耐久性。
主要用途
PRINCIPAL USE >> TOPCON BM-7AC- 平面顯示器(FPD, Flat Panel Display)相關的光學特性評價
- 燈泡等各種光源的輝度(Luminance)、色度(Chromaticity)、色溫度特性
- 量測應用：
- 電視、電腦、平板和智慧型手機螢幕
- 汽車車燈(Automobile lamps)
- 一般照明光源(General lighting)、特殊光源(Special light source)
- 交通號誌(Traffic signal)
- 數位訊號板(Digital signage board)
技術規格
SPECIFICATIONS >> TOPCON BM-7AC| 感光元件 | 3段矽光電二極管感應 |
|---|---|
| 光學系統 | 對物鏡: 焦距=80mm F2.5, 目鏡Eyepiece lens : 觀察視野5° |
| 光譜靈敏度特性 | 匹配CIE1931等色函數 |
| 測定角 | 2° / 1° / 0.2° / 0.1° *切換式 |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 測定量程 | 自動/手動5段切換 |
| 測定功能(*1) |
|
| 輝度測定範圍(*2) | 0.01 - 12,000,000 cd/m² |
| 精度保證範圍(*2) | 2° : 1 - 30,000 cd/m² 1° : 4 - 120,000 cd/m² 0.2°: 100 - 3,000,000 cd/m² 0.1°: 400 - 12,000,000 cd/m² |
| 輝度精度(*3) | ±4% : 1 - 5 cd/m², ±2% : 5 cd/m² 或更多 |
| 色度精度 | (1) (色度1)dx, dy : ±0.002(*4) (2) (色度2)dx, dy : ±0.008 (O-55, Y-48, A-73B, IRA-05, T-44,R-61, B-46, V-44, G-54) (*5) (3) (色度3)dx, dy : ±0.005 (*6) |
| 重複精度： 輝度(*7) | 1.0% : 1 - 5cd/m², 0.5% : 5 cd/m² or more |
| 重複精度： 色度(x,y)(*7) | 0.005: 1-5cd/m² 0.002: 5 cd/m² or more |
| 測定時間 | 約0.5秒 |
| 模擬輸出（選配功能） |
|
| 顯示 | 點式矩陣液晶顯示20文字×4行帶照明功能 |
| 界面 | RS-232C、 USB |
| 電源 | 專用AC電源適配器AC100-240V, 50/60Hz |
| 功率 | 約2.5W |
| 使用條件 | 溫度： 0～40℃、 濕度: 85% RH以下(且無凝露) |
| 功率 | 約34W |
| 外形尺寸(W×D×H) | 120×325×162mm |
| 重量 | 3.0公斤 |
(*2) : 針對標準A光源
(*3) : 標準A光源、自動量程、測定角2°
(*4) : 標準A光源、10cd/m²以上
(*5) : 標準A光源、100cd/m²以上、和彩色玻璃濾片的組合 O-55,Y-48,A-73B,IRA-05,T-44，R-61,B-46, V-44,G-54)
(*6) : 原廠基準面板（RGBW）
(*7) : 標準A光源、測定角2°、2σ、SLOW模式、自動量程
量測直徑
MEASUREMENT DIAMETER >> TOPCON BM-7AC| 測定角 | 測定距離 (*1) | ||||
|---|---|---|---|---|---|
| 350 | 500 | 1000 | 5000 | 10000 | |
| 2° | 10 | 15.4 | 32.8 | 169 | 341 |
| 1° | 5 | 7.7 | 16.4 | 85 | 170 |
| 0.2° | 1 | 1.5 | 3.3 | 17 | 34 |
| 0.1° | 0.5 | 0.8 | 1.6 | 8 | 17 |
輝度量測範圍
Photometric range >> TOPCON BM-7AC| 測定角 | Range-1 | Range-2 | Range-3 | Range-4 | Range-5 |
|---|---|---|---|---|---|
| 2° | 0.01-30 | 0.03-90 | 0.1-300 | 1-3000 | 10-30,000 |
| 1° | 0.04-120 | 0.12-360 | 0.4-1,200 | 4-12,000 | 40-120,000 |
| 0.2° | 1-3,000 | 3-9,000 | 10-30,000 | 100-300,000 | 1,000-3,000,000 |
| 0.1° | 4-12,000 | 12-36,000 | 40-120,000 | 400-1,200,000 | 4,000-12,000,000 |

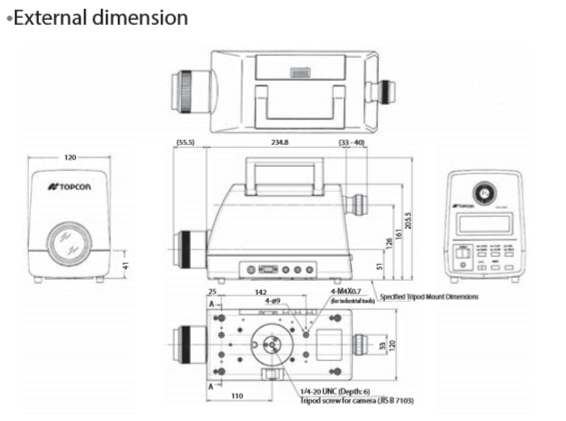

外觀尺寸
DIMENSIONS >> TOPCON BM-7AC
系統圖
SYSTEM DIAGRAM >> TOPCON BM-7AC
選購配件
ACCESSORIES >> TOPCON BM-7AC
輔助鏡
標準白色板
CCD 接口
導光束
三腳架 5N
三腳架 SR
ND濾片
照度適配器
鏡筒型號
Lens barrel model >> TOPCON BM-7AC| 測定角 | 鏡筒型號 | ||
|---|---|---|---|
| AL-6 (43-57mm) | AL-11 (20.4-24.8mm) | AL-12 (165-197mm) | |
| 2° | 1.98-2.75 | 1.22-1.49 | 3.11-3.97 |
| 1° | 0.99-1.37 | 0.61-0.74 | 1.56-1.99 |
| 0.2° | 0.20-0.27 | 0.12-0.15 | 0.31-0.40 |
| 0.1° | 0.10-0.13 | 0.06-0.07 | 0.16-0.20 |
