Spectroradiometer | TOPCON TECHNOHOUSE CORPORATION
TOPCON SR-5 分光式輝度計 / 分光輻射計
New Generation SR Series Pursuing HDR, High Speed and Usability
產品介紹
INTRODUCTION >> TOPCON SR-5
SR-5分光輝度計是一款標準型分光輻射計，通過更新光學系統和改進內部系統算法，實現縮短輝度色度測量的時間。
內建大尺寸彩色觸控螢幕，顯著提高了設備可用性。
產品特色
FEATURES >> TOPCON SR-5- 分光測色方式擁有高絕對值精度
- 支援最低 0.001 cd/m² 的測量
- 測量時間大幅縮短，搭配High Speed模式，輝度色度測量速度更快
- 內建彩色觸控螢幕，可視化操作更為便利
- 採背面接口設計，適合機構廠商進行系統整合提高兼容性
- 高精度測量閃爍光（同步測量功能 / 積分延時功能）
主要用途
PRINCIPAL USE >> TOPCON SR-5- 顯示器、照明設備等之輝度、色度、溫度特性、對比度測量，以及光學特性評估
- 汽車儀表板、音響設備、操作面板等小面積區域的高精度輝度與色度測量
- 用於光學特性量測應用之光學檢測設備的系統整合使用。
- 其他應用，如交通標誌、號誌燈、各類特殊光源的光品質評估
技術規格
SPECIFICATIONS >> TOPCON SR-5| 感光元件 | 電子冷卻型線性陣列傳感器 |
|---|---|
| 波長分散原理 | 衍射光柵 |
| 光學系統 | 物鏡：f=82mm / F2.5、目鏡：觀察視場 5° |
| 測量角 | 2° / 1° / 0.2° / 0.1° *電動切換式 |
| 測量距離 | 250mm - ∞ (從物鏡金屬件前端開始的距離) |
| 光譜波寬 | 5nm (半波寬) |
| 波長精度 | ±0.3nm *Hg Emission Lamp |
| 測量波長范圍 | 380～780nm |
| 波長分解能力 | 1nm |
| 測量模式 | 自動/手動（積分時間/頻率）、外部垂直同步信號輸入、FIX（積分時間/頻率） |
| 測量內容 | 分光輻射亮度 ： W・sr-1･m-2･nm-1 |
| 測量功能 | 輻射亮度 Le : W・sr-1m-2、 輝度 Lv : cd･m-2 CIE1931 色度座標 xy、CIE1976 色度座標u'v' 三刺激値XYZ、相關色溫度(Tc;k)、 偏差(duv) 主波長 (nm)、峰值波長 (nm)、CIE 顏色系統 2° / 10° |
| 輝度測量範圍(*1) | 2°：0.001 – 15,000 cd/m2 1°：0.003 – 45,000 cd/m2 0.2°：0.075 – 125,000 cd/m2 0.1°：0.3 – 500,000 cd/m2 |
| 輝度精度(*1) | ±2%以内 |
| 色度精度(x,y) (*1) | ±0.002 |
| 重複精度 ： 輝度(*2) | 0.3%：0.1cd/m² – 1.5%：0.001 – 0.1 cd/m² |
| 重複精度 ： 色度(*3) | 0.005 ： 0.001 – 0.1 cd/m2 0.0005 ： 0.1 cd/m2 – |
| 偏光特性 | 輝度 1％以下 分光放射輝度 2％以下（400～780nm） |
| 界面 | USB3.0 / RS-232C |
| 電源 | 專用AC 電源適配器 AC100V-240V (50/60Hz) |
| 功率 | 約30W |
| 使用條件 | 溫度: 5 - 35℃, 濕度: 80%RH 以下 (且無凝露) |
| 外形尺寸(W×D×H) | 422×130×244mm |
| 重量 | 5.5kg |
*1 標準光源 A，NORMAL SPEED 模式
*2 測量角度 2°，連續測量10次 2σ，NORMAL SPEED模式
*3 測量角度 2°，連續10次測量（最大值-最小值），NORMAL SPEED模式
*2 測量角度 2°，連續測量10次 2σ，NORMAL SPEED模式
*3 測量角度 2°，連續10次測量（最大值-最小值），NORMAL SPEED模式
量測直徑
MEASUREMENT DIAMETER >> TOPCON SR-5測量直徑：mmφ
| 測量角 | 測量距離 [mm]* | |||||
|---|---|---|---|---|---|---|
| 250 | 350 | 500 | 800 | 1000 | 2000 | |
| 2° | 6.5 | 10 | 15.1 | 25.4 | 32.2 | 66.4 |
| 1° | 3.25 | 4.99 | 7.55 | 12.7 | 16.1 | 33.2 |
| 0.2° | 0.65 | 1.00 | 1.51 | 2.54 | 3.22 | 6.64 |
| 0.1° | 0.33 | 0.50 | 0.76 | 1.27 | 1.61 | 3.32 |
* 從物鏡金屬件前端開始的距離
* 該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入。
* 該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入。
外觀尺寸
DIMENSIONS >> TOPCON SR-5

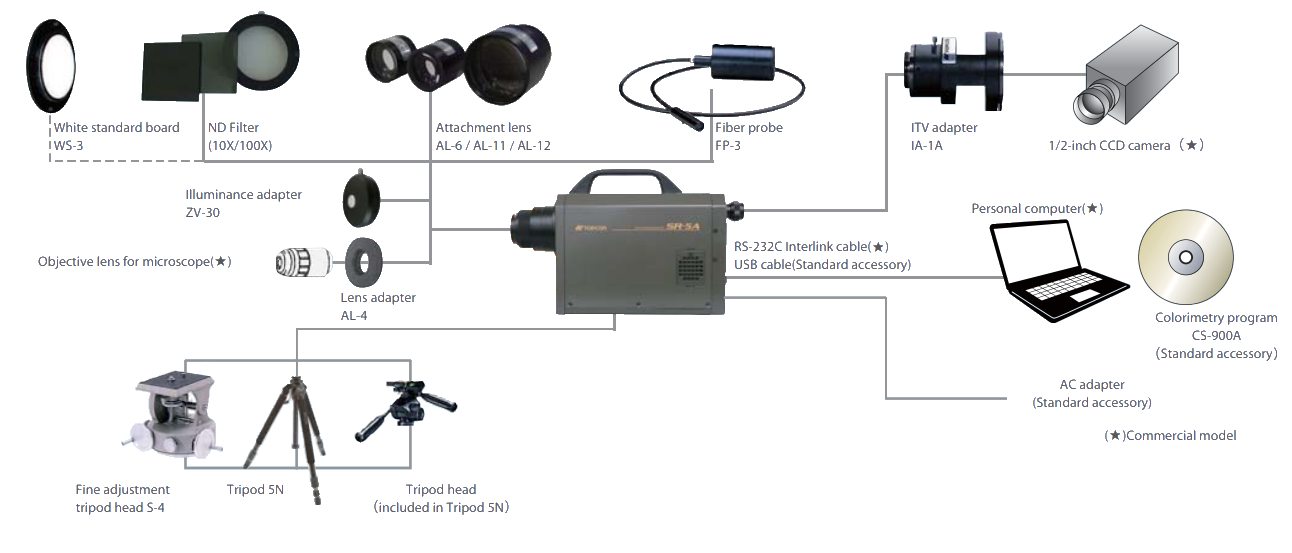

系統圖
SYSTEM DIAGRAM >> TOPCON SR-5
選購配件
ACCESSORIES >> TOPCON SR-5
AL-6 / AL-11 / AL-12
輔助鏡
輔助鏡
WS-3
標準白色板
標準白色板
IA-1A
CCD 接口
CCD 接口
FP-3P
導光束
導光束
Tripod5N
三腳架 5N
三腳架 5N
ND-10/100
ND濾片
ND濾片
ZV-30
照度適配器
照度適配器
