TOPCON SR-5AS 分光式輝度計 / 分光輻射計
New Generation SR Series Pursuing HDR, High Speed and Usability
產品介紹
INTRODUCTION >> TOPCON SR-5AS
SR-5AS分光輝度計為新一代SR系列分光輝度計,擁有高靈敏度與高速測量能力,可實現從超低輝度到超高輝度的高動態範圍量測功能。
當使用2°量測角時,輝度量測範圍可從0.0001 cd/m²的超低輝度擴大到500,000,000 cd/m²的高輝度範圍。無需使用外部ND濾鏡即可測量超高輝度LED。
SR-5AS分光輝度計通過更新光學系統和改進內部系統算法,實現縮短輝度色度測量的時間。 內建大尺寸彩色觸控螢幕,顯著提高了設備可用性。
產品特色
FEATURES >> TOPCON SR-5AS- 分光測色方式擁有高絕對值精度
- 輝度高動態測量範圍(0.0005 – 500,000,000 cd/m²)
- 測量時間大幅縮短,搭配High Speed模式,輝度色度測量速度更快
- 內建彩色觸控螢幕,可視化操作更為便利
- 採背面接口設計,適合機構廠商進行系統整合提高兼容性
- 高精度測量閃爍光(同步測量功能 / 積分延時功能)



主要用途
PRINCIPAL USE >> TOPCON SR-5AS- LED背光源、LED照明系統的輝度、色度、顯色指數和色溫。
- Micro LED / Mini LED、OLED、LCD、平板電腦、智慧手機顯示螢幕的輝度和色度。
- 汽車頭燈、尾燈和內飾板的輝度和色度。
- 用於光學特性量測應用之光學檢測設備的系統整合使用。
- 生產線(高精度光輻射測量和光譜測量)、研發(IVL 測量等各種評估)。
技術規格
SPECIFICATIONS >> TOPCON SR-5AS感光元件 | 電子冷卻型線性陣列傳感器 |
---|---|
波長分散原理 | 衍射光柵 |
光學系統 | 物鏡:f=82mm / F2.5、目鏡:觀察視場 5° |
測量角 | 2° / 1° / 0.2° / 0.1° *電動切換式 |
測量距離 | 250mm - ∞ (從物鏡金屬件前端開始的距離) |
光譜波寬 | 5nm (半波寬) |
波長精度 | ±0.3nm *Hg Emission Lamp |
測量波長范圍 | 380~780nm |
波長分解能力 | 1nm |
測量模式 | 自動/手動(積分時間/頻率)、外部垂直同步信號輸入、FIX(積分時間/頻率) |
測量內容 | 分光輻射亮度 : W・sr-1・m-2・nm-1 |
測量功能 | 輻射亮度 Le : W・sr-1m-2、 輝度 Lv : cd・m-2 CIE1931 色度座標 xy、CIE1976 色度座標u'v' 三刺激値XYZ、相關色溫度(Tc;k)、 偏差(duv) 主波長 (nm)、峰值波長 (nm)、CIE 顏色系統 2° / 10° |
輝度測量範圍(*1) | 2°:0.0001 – 1,500,000 cd/m2 1°:0.0003 – 4,500,000 cd/m2 0.2°:0.01 – 100,000,000 cd/m2 0.1°:0.03 – 500,000,000 cd/m2 |
輝度精度(*1) | ±2%以内 |
色度精度(x,y) (*1) | ±0.0015、y : ±0.001 (2°:0.0005 cd/m2– 、1°: 0.0015 cd/m2– 、0.2° : 0.0375 cd/m2 – 、0.1° : 0.15 cdm2 -) |
重複精度 : 輝度(*2) | 0.3%:0.1² – 0.7%:0.001 – 0.1 cd/m² 1.5%:0.0005 – 0.005 cd/m² |
重複精度 : 色度(*3) | 0.005 : 0.0005 – 0.005 cd/m2 0.0015 : 0.005 – 0.1 cd/m2 0.0005 : 0.1 cd/m2 – |
偏光特性 | 輝度 1%以下 分光放射輝度 2%以下(400~780nm) |
界面 | USB3.0 / RS-232C |
電源 | 專用AC 電源適配器 AC100V-240V (50/60Hz) |
功率 | 約30W |
使用條件 | 溫度: 5 - 35℃, 濕度: 80%RH 以下 (且無凝露) |
外形尺寸(W×D×H) | 422×130×244mm |
重量 | 5.5kg |
*1 標準光源 A,NORMAL SPEED 模式
*2 測量角度 2°,連續測量10次 2σ,NORMAL SPEED模式
*3 測量角度 2°,連續10次測量(最大值-最小值),NORMAL SPEED模式
*2 測量角度 2°,連續測量10次 2σ,NORMAL SPEED模式
*3 測量角度 2°,連續10次測量(最大值-最小值),NORMAL SPEED模式
量測直徑
MEASUREMENT DIAMETER >> TOPCON SR-5AS測量直徑:mmφ
測量角 | 測量距離 [mm]* | |||||
---|---|---|---|---|---|---|
250 | 350 | 500 | 800 | 1000 | 2000 | |
2° | 6.5 | 10 | 15.1 | 25.4 | 32.2 | 66.4 |
1° | 3.25 | 4.99 | 7.55 | 12.7 | 16.1 | 33.2 |
0.2° | 0.65 | 1.00 | 1.51 | 2.54 | 3.22 | 6.64 |
0.1° | 0.33 | 0.50 | 0.76 | 1.27 | 1.61 | 3.32 |
* 從物鏡金屬件前端開始的距離
* 該技術參數表內的數值為設計基準值,和實際的直徑可能有所出入。
* 該技術參數表內的數值為設計基準值,和實際的直徑可能有所出入。

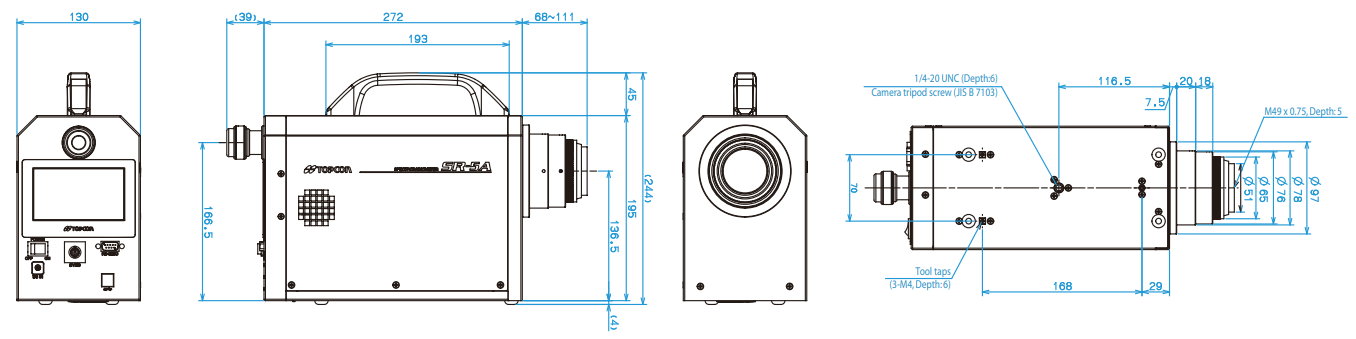

外觀尺寸
DIMENSIONS >> TOPCON SR-5AS系統圖

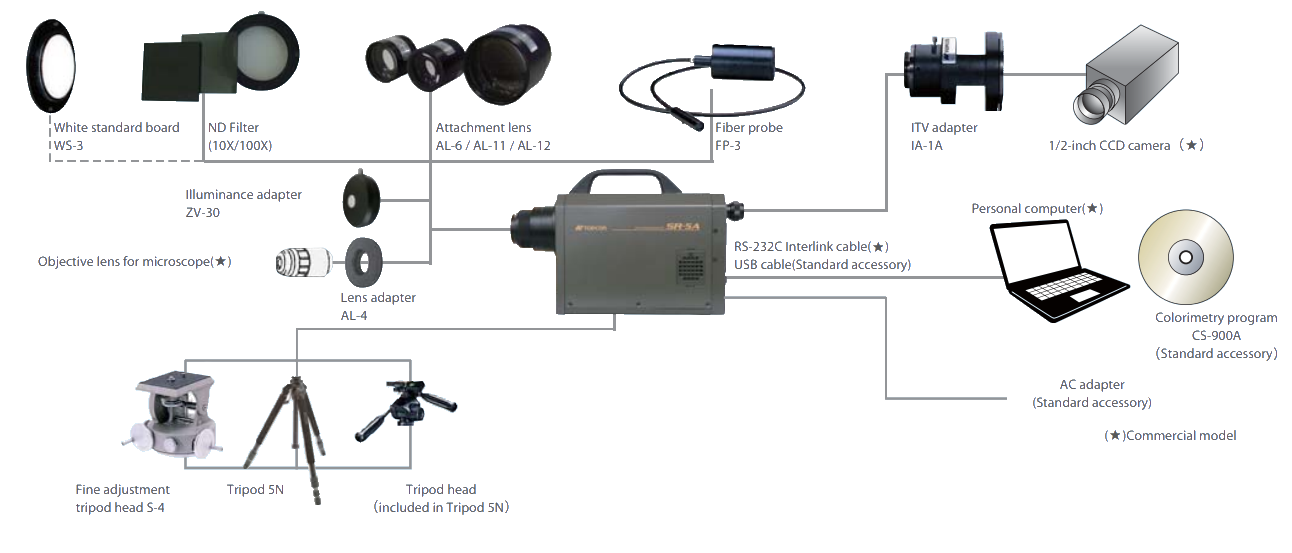

SYSTEM DIAGRAM >> TOPCON SR-5AS選購配件
ACCESSORIES >> TOPCON SR-5AS
AL-6 / AL-11 / AL-12
輔助鏡
輔助鏡

WS-3
標準白色板
標準白色板

IA-1A
CCD 接口
CCD 接口

FP-3P
導光束
導光束

Tripod5N
三腳架 5N
三腳架 5N

ND-10/100
ND濾片
ND濾片

ZV-30
照度適配器
照度適配器
