Retiga E系列 CMOS科研級相機
熱雜訊控制方面有重大突破,將長曝光成像帶入CMOS時代,實現超過一小時的曝光時間!
產品介紹
INTRODUCTION >> Retiga ERetiga E 系列相機具有長時間曝光或高速成像功能,配備真正的全局快門,並且專為輕鬆的 OEM 整合而設計。 Retiga E7 具有混合式Binning和擴展動態範圍模式,簡單、強大且易於使用。
- 突破性的熱雜訊控制,Retiga E CMOS相機擁有前所未有的超低暗電流
- 具有擴展動態範圍(EDR) 模式,有更大的滿井容量和低輸出雜訊,實現了比其他模式約2.5 倍的動態範圍
- 具有「快速捕捉」模式,該模式在整個700 萬像素感測器上以每秒100 幀的速度運行
- 混合式Binning,在2x2 Binning模式下速度更加倍
長曝光成像
由於CMOS晶片技術在熱雜訊控制方面的重大突破,Retiga E CMOS相機擁有前所未有的超低暗電流
即每像素每秒<0.001電子,曝光時間可超過一小時。
透過這種方式將曝光時間從幾秒鐘延長到幾分鐘再到幾小時,可以輕鬆檢測到最弱的訊號,非常適合對發光觀察應用進行成像。

Extended Dynamic Range(EDR)
除了速度提升和長曝光模式外,Retiga E 相機還具有擴展動態範圍(EDR) 模式,該模式下有更大的滿井容量和較低的讀取雜訊,比其他模式高約2.5 倍的動態範圍,可輕鬆捕捉強烈的和同一影像中的弱訊號。

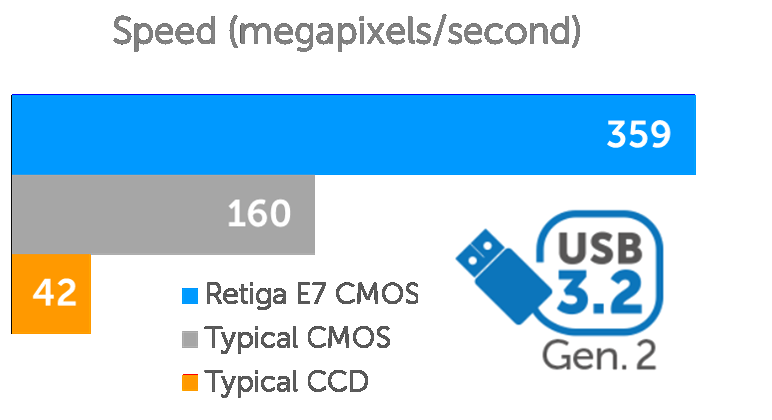

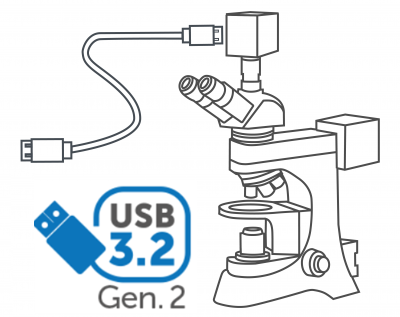

安裝方便與USB 3.2 穩定高速傳輸
Retiga E系列相機透過簡單、通用和高速的USB 3.2介面提供資料。
為了讓Retiga E系列相機展現其高速傳輸的特性,建議配置電腦規格要支援USB 3.2 gen2的傳輸介面。
支援最新的Windows作業系統,確保現代系統的兼容性。

高速模式

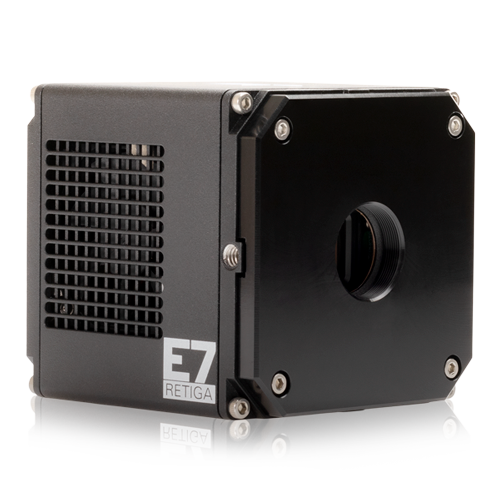

Retiga E 相機具有『快速捕捉』模式,該模式在 Retiga E7 上以 100 fps 的速度運行,覆蓋整個 700 萬像素感測器。
這種靈活性使得 Retiga E7 能夠捕捉快速、動態的訊號,或切換到長時間曝光以服務廣泛的成像應用。

最小像素尺寸
Retiga E20 擁有我們迄今為止最小的像素,為 2.4 μm,即使在最低放大倍率下也能實現高解析度成像。
結合 20 萬像素陣列 (5472 x 3648),Retiga E20 可以以高吞吐量的方式從大範圍影像中挑選出最小的細節。
Retiga E20 亦具有低雜訊效益和高峰值 QE,即使在低光照的條件下也能提供高品質影像。

產品規格
SPECIFICATIONS >> Retiga ERetiga E7 | Retiga E9 | Retiga E20 | |

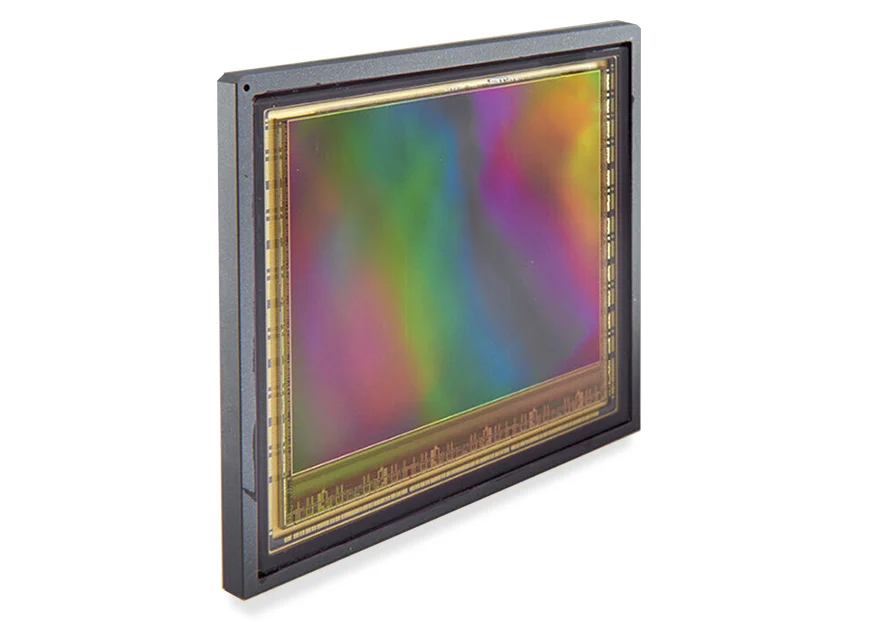

傳感器 | Sony IMX420 CMOS sensor | Sony IMX533 CMOS Sensor | Sony IMX183 CMOS sensor |
傳感器技術 | CMOS | ||
顏色類型 | 灰階(Monochrome) | ||
像素大小 | 4.54 µm x 4.54µm (20.25 µm2) | 3.76 µm x 3.76µm (14.1 µm2) | 2.4 µm x 2.4µm (5.76 µm2) |
解析度/畫素 | 3200(H) x 2200(V) / 7百萬畫素 | 3001(H) x 3001(V) / 9百萬畫素 | 5472(H) x 3648(V) / 兩千萬畫素 |
幀率 | 51 fps(Full Frame, Speed Mode) | 25 fps(Full Frame, Speed Mode) | 22 fps(Full Frame, Speed Mode) |
快門模式 | 全局快門(Global Shutter) | 捲簾式快門(Rolling shutter) | |
傳感器尺寸 | 14.4 mm x 10 mm / 17.5mm對角線 | 11.3 mm x 11.3 mm / 16.0mm對角線 | 13.1 mm x 8.7 mm / 15.7mm對角線 |
數據接口 | USB 3.2 10 Gbps | ||
量子效率 | 73% | > 90% at 550 nm | > 85% |
Read Noise | 2.1 e⁻ | 1.3 e⁻ | 2.1 e⁻ |
Cooling | Air cooled (-25 °C @ 30 °C ambient, 0.001 e-/pixel/second dark current) | ||
光學接口 | 標準C接口 | ||
相機尺寸 | 86 x 86 x 89 mm | ||
相機重量 | 0.8 kg | ||
電源 | 12V DC, 10A | ||
工作環境溫度 | 0 to 30 °C / –20 to 60 °C(存放溫度) | ||
系統需求 | Windows 7, 8, 8.1, 10, 11 (64 bit), 3.0 GHz or faster Intel Processor, 4 or more cores, >8 GB DDR3 |
相機型號
MODEL >> Retiga E產品 | 型號 |
---|---|
Retiga E7 , 14-bit, Cooled | Model: 01-RET-E7-M-C |

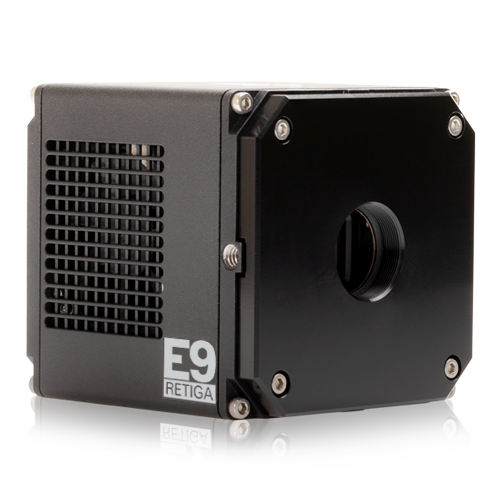

Retiga E9, 14-bit, Cooled | Model: 01-RET-E9-M-C |
Retiga E20 , 14-bit, Cooled | Model: 01-RET-E20-M-C |
