TOPCON BM-5AC 色彩輝度計
產品介紹
INTRODUCTION >> TOPCON BM-5AC
TOPCON BM-5AC色彩輝度計是繼承BM-5A系列機種最新一代高精度的色彩輝度計(Luminance Colorimeter)，替代並改良自上一代BM-5AS色彩輝度計的光學量測特性，大幅提升了色度的量測精度，不僅如此色度測量能力仍然保有快速與準確的量測特性，是一款可媲美分光式輻射度計(Spectroradiometer)的高信賴性色度輝度量測設備。
適用於平面顯示器(FPD, Flat Panel Displays)、汽車儀錶板、自發性螢光材料或物質及光學零組件的輝度(Luminance)、色度(Chromaticity)光學特性量測與品質管理，可滿足對微弱光超低輝度產品量測的高精度及高速測定需求，BM-5AC色彩輝度計與上一代BM-5AS色彩輝度計相比，色度的測量速度更快、更精準。

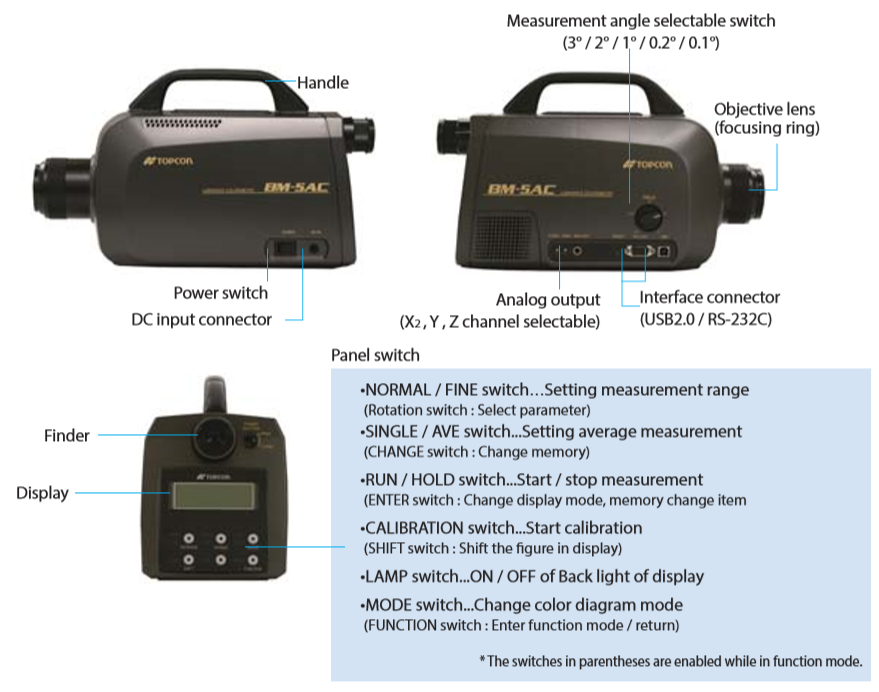

產品特色
FEATURES >> TOPCON BM-5AC- 色度精度大幅提升

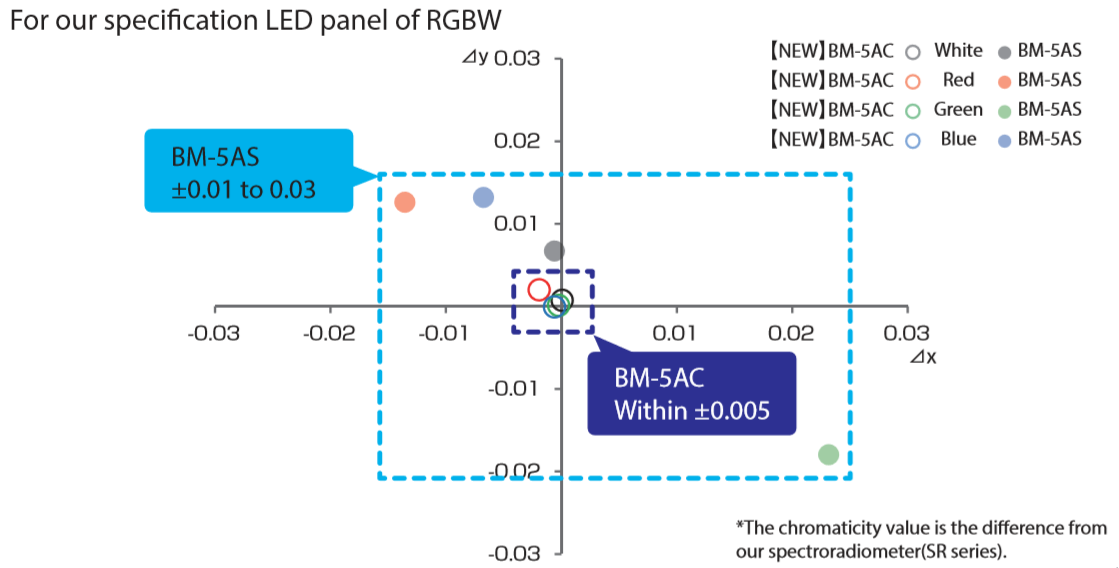

(與BM-5AS色精度比較圖)達成被稱為人類視感度的CIE1931等色函數同等等級的分光感度特性，大幅提升色度精度。
- 可高速測定超低輝度
0.005cd/m²的超低輝度之下测量时間约2秒。 ※量測角:3° - 量測範圍從大到小
5種測定角度可切換(0.1°/0.2°/1°/2°/3°)，最小測定面積可達 ∅ 0.5 mm。(使用近接鏡頭AL-11时，最小測定面積可達 ∅ 0.06 mm) - 內置式模擬輸出
與X2、Y、Z 相對應的三個模擬輸出(Analog Output)通道可以連接計數器、示波器(Oscilloscope)進行記錄和波形觀測、更可發揮其線上測定功能。 - 搭載USB介面
標準介面搭載USB2.0與RS-232C，搭配CS-900A軟體可與輝度計連線進行自動量測。
主要用途
PRINCIPAL USE >> TOPCON BM-5AC- 評價顯示器、照明相關產品的光學特性
- 測定汽車儀錶盤、音響、操作面板等細微面的輝度、色度
- 其他：如螢光物體、蓄光材料、各類特種光源的輝度、色度及色溫測定
- 量測應用：
- 電視、電腦、平板和智慧型手機螢幕
- 車用內裝飾板或飾條超微小發光亮點(Ultra Micro Spot for automobile interior panel)
- 螢光材料(Fluorescent Material)、磷光材料(Phosphorescence Material)、特殊光源(Special Light Source)
技術規格
SPECIFICATIONS >> TOPCON BM-5AC| 感光元件 | 光電倍增管 |
|---|---|
| 光學系統 | 對物鏡: f=80mm F2.5, 目鏡: 觀測視野5° |
| 光譜靈敏度特性 | 匹配CIE1931等色函數 |
| 測定角 | 3° / 2° / 1° / 0.2° / 0.1° *切換式 |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 測定量程 | 自動/手動5段切換 |
| 測定功能(*1) |
|
| 輝度測定範圍(*2) | 0.00005 - 1,200,000 cd/m² |
| 輝度精度(*3) | ±4% 以內 |
| 色度精度 | (1) dx, dy : ±0.005以內(*3) (2) dx, dy : ±0.008 (O-55, Y-48, A-73B, IRA-05, T-44,R-61, B-46, V-44, G-54) (*4) (3) dx, dy : ±0.005以內 (*6) |
| 再線性精度:輝度(*6) | 2.0% : 0.005 - 0.025 cd/m² 0.8% : 0.025 cd/m² 以上 |
| 再線性精度:色度(*7) | 0.003 |
| 重複精度： 色度(x,y)(*7) | 0.005: 1-5cd/m² 0.002: 5 cd/m² or more |
| 測定時間 | 約2秒 |
| 響應時間 |
|
| 顯示 | 點式矩陣液晶顯示20文字×4行帶照明功能 |
| 界面 | RS-232C、 USB |
| 電源 | 專用AC電源適配器AC100-240V, 50/60Hz |
| 功率 | 約20W |
| 使用條件 | 溫度： 0～40℃、 濕度: 85% RH以下(且無凝露) |
| 功率 | 約34W |
| 外形尺寸(W×D×H) | 154×355×212mm |
| 重量 | 3.6公斤 |
(*2) : 針對標準A光源
(*3) : 標準A光源、自動量程
(*4) : 亮度基準面和色彩玻璃的組合
(*5) : 原廠基準面板（RGBW）
(*6) : 標準A光源、測定角3°、2σ、、SINGLE模式、自動量程
(*7) : 標準A光源、2σ、SINGLE模式、自動量程
(*8) : Single測定模式的測定間隔
量測直徑
MEASUREMENT DIAMETER >> TOPCON BM-5AC| 測定角 | 測定距離 (*1) | ||||
|---|---|---|---|---|---|
| 350 | 500 | 1000 | 5000 | 10000 | |
| 3° | 15.0 | 23.1 | 49.2 | 255 | 510 |
| 2° | 10 | 15.4 | 32.8 | 169 | 341 |
| 1° | 5 | 7.7 | 16.4 | 85 | 170 |
| 0.2° | 1 | 1.5 | 3.3 | 17 | 34 |
| 0.1° | 0.5 | 0.8 | 1.6 | 8 | 17 |
輝度量測精度保證範圍
Photometric range >> TOPCON BM-5AC| 測定角 | Luminance (cd/m²) | ||||
|---|---|---|---|---|---|
| 3° | 0.005 to 1,500 cd/m² | ||||
| 2° | 0.01 to 3,000 cd/m² | ||||
| 1° | 0.04 to 12,000 cd/m² | ||||
| 0.2° | 1 to 300,000 cd/m² | ||||
| 0.1° | 4 to 1,200,000 cd/m² | ||||

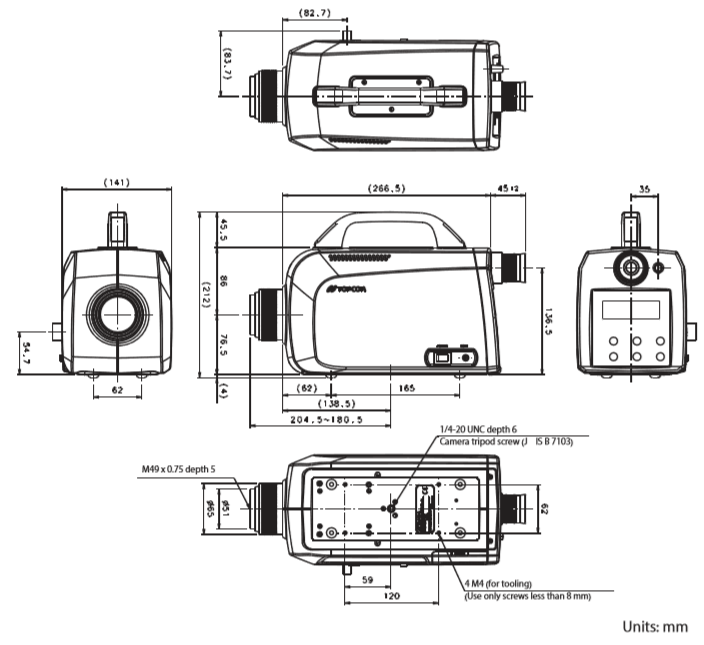

外觀尺寸
DIMENSIONS >> TOPCON BM-5AC

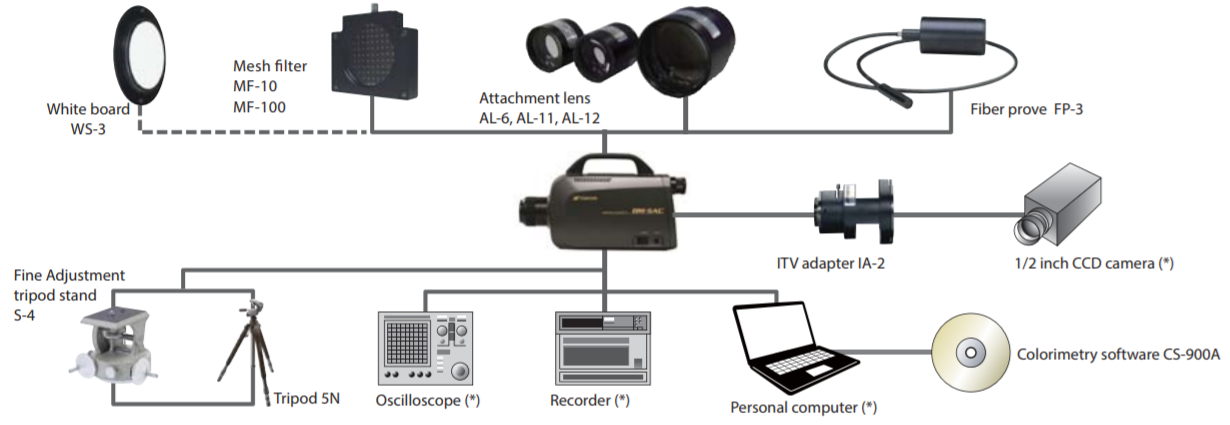

系統圖
SYSTEM DIAGRAM >> TOPCON BM-5AC
選購配件
ACCESSORIES >> TOPCON BM-5AC
輔助鏡
標準白色板
CCD 接口
導光束
三腳架 5N
三腳架 SR
ND濾片
照度適配器
鏡筒型號
MEASUREMENT DIAMETER >> TOPCON BM-5AC| 測定角 | 鏡筒型號 | ||
|---|---|---|---|
| AL-6 (43-57mm) | AL-11 (20.4-24.8mm) | AL-12 (165-197mm) | |
| 3° | 2.91-4.14 | 1.76-2.18 | 4.83-5.91 |
| 2° | 1.94-2.76 | 1.18-1.45 | 3.23-3.97 |
| 1° | 0.97-1.38 | 0.59-0.72 | 1.61-1.97 |
| 0.2° | 0.20-0.27 | 0.12-0.14 | 0.32-0.40 |
| 0.1° | 0.10-0.13 | 0.06-0.07 | 0.16-0.20 |
