NPS-TG-7A

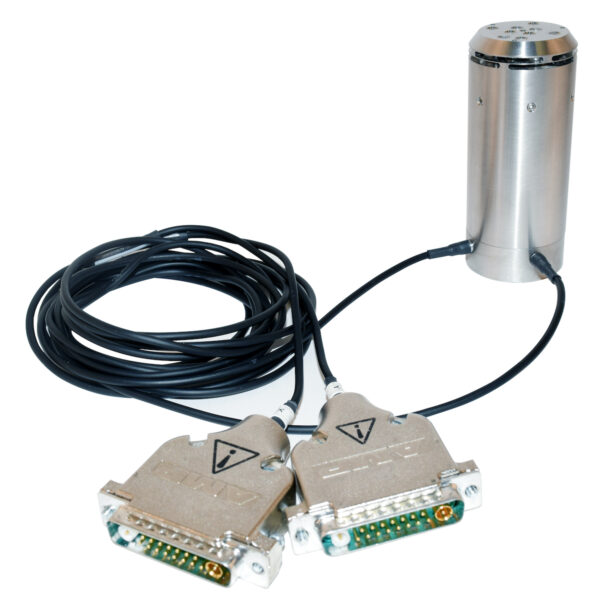

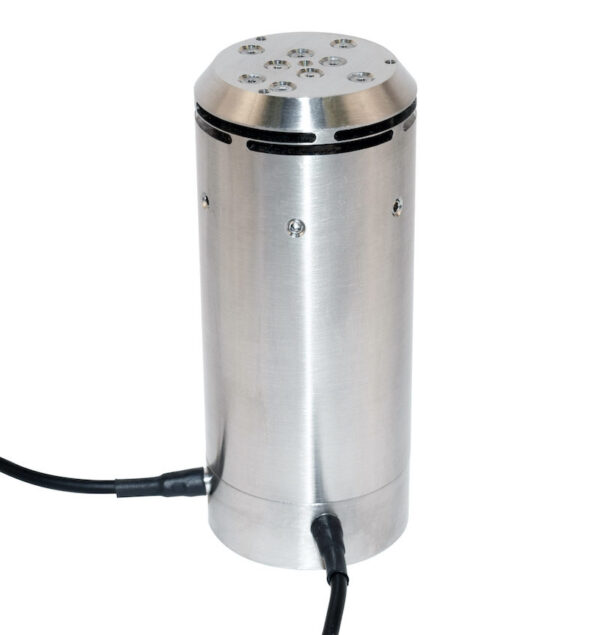

NPS-TG-7A 高速超精密奈米定位傾斜平台,適用於光學檢測與雷射應用
產品介紹
INTRODUCTION >> NPS-TG-7A
NPS-TG-7A 奈米定位傾斜平台專為高速、超高精度應用而開發,適用於光學檢測(Optical Inspection)、成像系統(Imaging Systems)與雷射指向裝置(Laser Pointing Devices)。該平台可固定適當的鏡面,提供超過7毫弧度(>7 mrad)的移動範圍,並具備次微弧度(Sub Micro-radian)的解析度。
NPS-TG-7A 針對高頻寬(High Bandwidth)應用進行設計,確保高速運行時的穩定性。平台採用Invar 36 合金製造,其低熱膨脹特性可匹配大多數光學元件,進一步降低熱變形影響,並最小化因溫度變化引起的位移誤差。
標準系統提供±3.5毫弧度(±3.5 mrad)的移動範圍,並可根據需求提供更短行程的客製化選項,以適應不同應用場景。
Prior電動台系列產品可提供最長五年的原廠保固 (請來電洽詢)
產品特色
FEATURES >> Prior NPS-TG-7A
- 每個軸的範圍超過 7 毫弧度(mrad),具有亞微弧度(sub micro-radian)解析度
- 採用 Invar 36 材質,其熱膨脹係數與大多數光學元件匹配,能夠最大程度減少熱位移
- 電容式定位感測器提供無與倫比的位置精度與準確度
- 動態性能優越,具有高負載共振頻率及超過 1kHz 的超高伺服迴路頻寬
- 封閉式機構設計,確保高穩定性與高可靠性
- Step settle times小於 2 毫秒(ms)
- 即插即用(Plug and Play):階段連接器內含校準數據與參考感測器,使控制器更換更加便捷
- 與 Queensgate 高性能電子設備搭配使用,提供低噪音、低漂移、高功率、高解析度及高位置更新速率
應用領域
APPLICATIONS >> Prior NPS-TG-7A
-
雷射掃描
-
雷射光束穩定
-
影像處理和穩定
-
光學濾波器/開關
-
掃描式顯微鏡(SPM)
-
雷射通訊指向裝置
產品規格
SPECIFICATIONS >> Prior NPS-TG-7A
Model | NPS-TG-7A |
---|---|
Axis | Tip, Tilt |
Range | 7 mrad |
Position noise | 80 nrad |
Repeatability | 200 nrad |
Linearity | 0.03% |
Step Settle | 1.5 ms |
Material | Invar 36 |
Size (L x W x H) | 95mm x 40mm x 40mm |
