PLAIN MESH GRIDS 50–600 MESH

Key Features

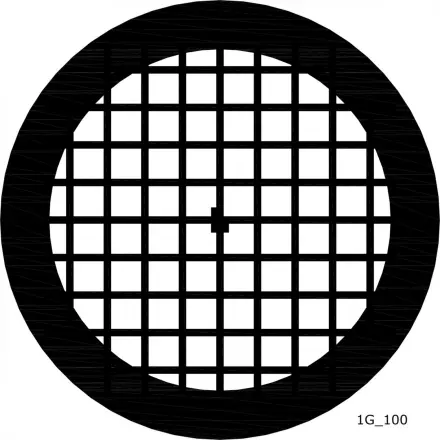

Grid of 100 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
100 Mesh |
[ 1GC 100 ] |
100 |
Copper |
07D00903 |
|
[ HF32cu ] |
100 |
Copper |
03D00652 |
|

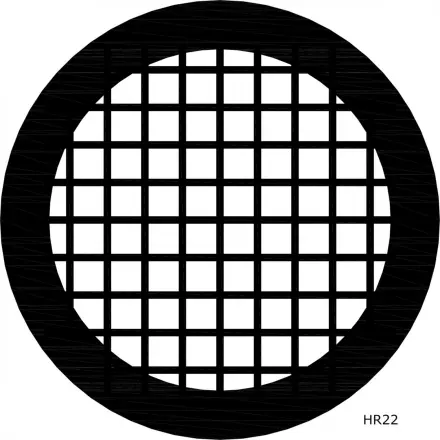

[ HR 22cu/rh ] |
100 |
Copper with Rhodium |
03D00703 |
|
[ 1GN 100 ] |
100 |
Nickel |
07D01903 |
|
[ HF 32ni ] |
100 |
Nickel |
03D00653 |
|
[ HR 22ni ] |
100 |
Nickel ( High Grade ) |
03D00704 |
|
[ 1GG 100 ] |
25 |
Gold |
07D02903 |
|
[ HR 22au ] |
100 |
Gold ( High Grade ) |
03D00705 |
|
[ 1GT 100 ] |
25 |
Titanium |
08L07903 |
|
[ 1GM 100 ] |
25 |
Molybdenum |
08L05903 |
|
[ 1GA 100 ] |
25 |
Aluminium |
08L04903 |
|
[ 1GS 100 ] |
25 |
Stainless Steel |
08L06903 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
HF__ |
254 |
100 |
204 |
50 |
60 |
5 |
HR__ |
254 |
100 |
213 |
41 |
70 |
3 |
1G_100 |
254 |
100 |
204 |
50 |
65 |
5 |

Key Features

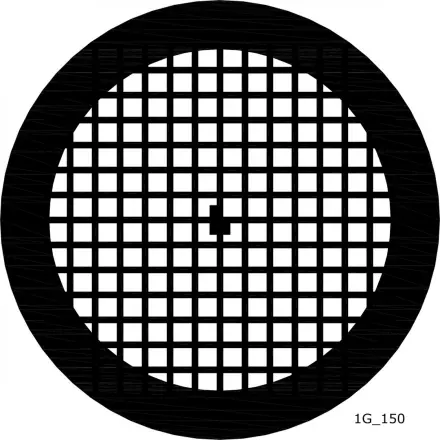

Grid of 150 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
150 Mesh |
[ 1GC 150 ] |
100 |
Copper |
07D00904 |
|

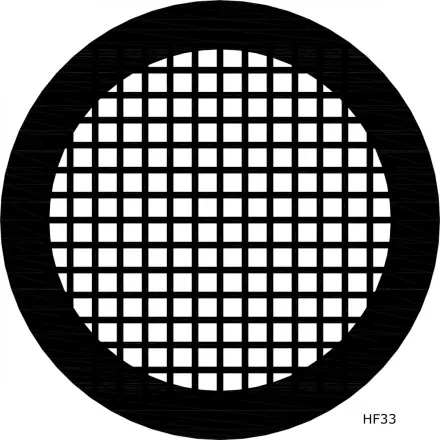

[ HF 33cu ] |
100 |
Copper |
03D00654 |
|

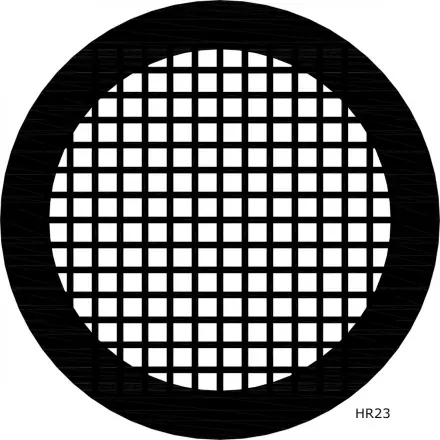

[ HR 23cu/rh ] |
100 |
Copper with Rhodium |
03D00706 |
|
[ 1GN 150 ] |
100 |
Nickel |
07D01904 |
|
[ HF 33ni ] |
100 |
Nickel |
03D00655 |
|
[ HR 23ni ] |
100 |
Nickel ( High Grade ) |
03D00707 |
|
[ 1GG 150 ] |
25 |
Gold |
07D02904 |
|
[ HR 23au ] |
100 |
Gold ( High Grade ) |
03D00708 |
|
[ 1GT 150 ] |
25 |
Titanium |
08L07904 |
|
[ 1GM 150 ] |
25 |
Molybdenum |
08L05904 |
|
[ 1GA 150 ] |
25 |
Aluminium |
08L04904 |
|
[ 1GS 150 ] |
25 |
Stainless Steel |
08L06904 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
HF__ |
169 |
150 |
131 |
38 |
60 |
2 |
HR__ |
165 |
150 |
131 |
34 |
42 |
2 |
1G_100 |
169 |
150 |
125 |
33 |
35 |
5 |

Key Features

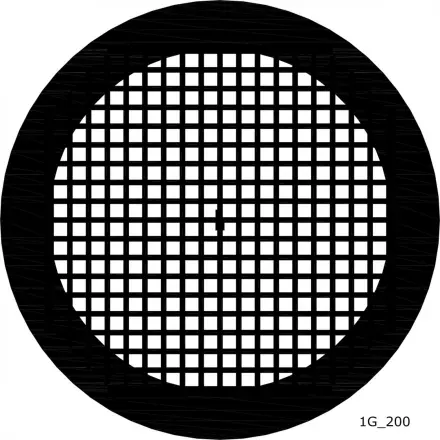

Grid of 200 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
200 Mesh |
[ 1GC 200 ] |
100 |
Copper |
07D00905 |
|

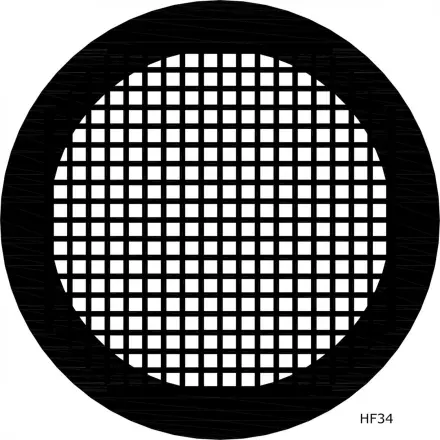

[ HF 34cu ] |
100 |
Copper |
03D00656 |
|
[ HR 24cu/rh ] |
100 |
Copper with Rhodium |
03D00709 |
|
[ 1GN 200 ] |
100 |
Nickel |
07D01905 |
|
[ HF 34ni ] |
100 |
Nickel |
03D00657 |
|
[ HR 24ni ] |
100 |
Nickel ( High Grade ) |
03D00710 |
|
[ 1GG 200 ] |
25 |
Gold |
07D02905 |
|
[ HR 24au ] |
100 |
Gold ( High Grade ) |
03D00711 |
|
[ 1GT 200 ] |
25 |
Titanium |
08L07905 |
|
[ 1GM 200 ] |
25 |
Molybdenum |
08L05905 |
|
[ 1GA 200 ] |
25 |
Aluminium |
08L04905 |
|
[ 1GS 200 ] |
25 |
Stainless Steel |
08L06905 |

Key Features
200 mesh grid with centre mark and locating pointer
3.05mm diameter
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
200 Mesh H1 |
[ H1 ] |
100 |
Copper |
03D00600 |
|
[ H1 ] |
100 |
Nickel |
03D00601 |
|
[ H1 ] |
100 |
Gold |
03D00602 |

Key Features

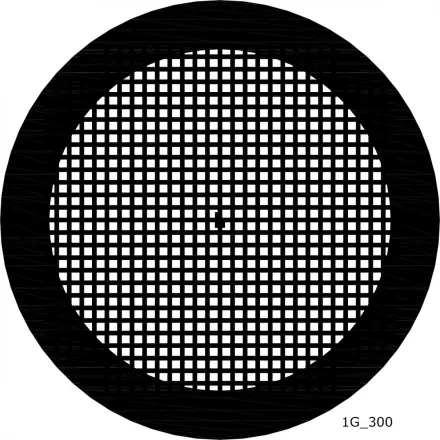

Grid of 300 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
300 Mesh |
[ 1GC 300 ] |
100 |
Copper |
07D00906 |
|

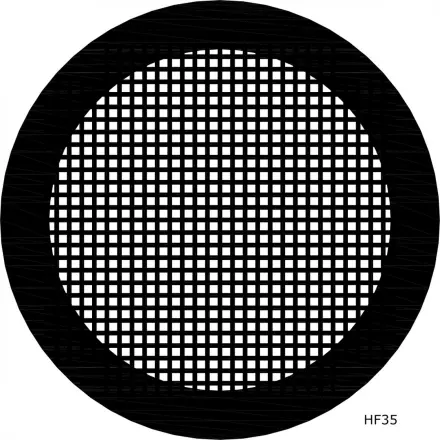

[ HF 35cu ] |
100 |
Copper |
03D00658 |
|
[ HR 25cu/rh ] |
100 |
Copper with Rhodium |
03D00712 |
|
[ 1GN 300 ] |
100 |
Nickel |
07D01906 |
|
[ HF 35ni ] |
100 |
Nickel |
03D00659 |
|
[ HR 25ni ] |
100 |
Nickel ( High Grade ) |
03D00713 |
|
[ 1GG 300 ] |
25 |
Gold |
07D02906 |
|
[ HR 25au ] |
100 |
Gold ( High Grade ) |
03D00714 |
|
[ 1GT 300 ] |
25 |
Titanium |
08L07906 |
|
[ 1GM 300 ] |
25 |
Molybdenum |
08L05906 |
|
[ 1GA 300 ] |
25 |
Aluminium |
08L04906 |
|
[ 1 GS 300 ] |
25 |
Stainless Steel |
08L06906 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
HF__ |
85 |
300 |
60 |
25 |
50 |
2 |
HR__ |
84 |
300 |
61 |
23 |
53 |
2 |
1G_100 |
85 |
300 |
54 |
31* |
40 |
5 |
*Except 1GA300 which is 23 micron bar and 6 micron tolerance

Key Features

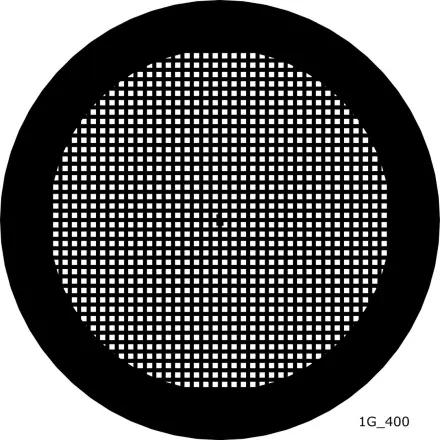

Grid of 400 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
400 Mesh |
[ 1GC 400 ] |
100 |
Copper |
07D00907 |
|
[ HF 36cu ] |
100 |
Copper |
03D00661 |
|

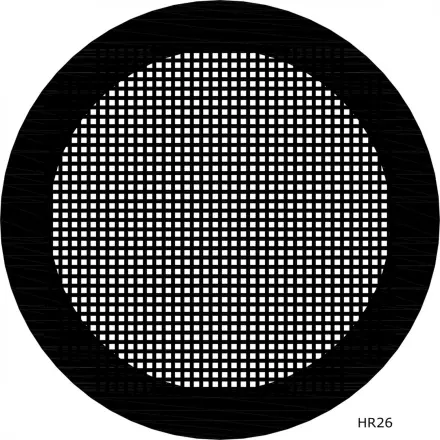

[ HR 26cu/rh ] |
100 |
Copper with Rhodium |
03D00715 |
|
[ 1GN 400 ] |
100 |
Nickel |
07D01907 |
|
[ HF 36ni ] |
100 |
Nickel |
03D00662 |
|
[ HR 26ni ] |
100 |
Nickel ( High Grade ) |
03D00716 |
|
[ 1GG 400 ] |
25 |
Gold |
07D02907 |
|
[ HR 26au ] |
100 |
Gold ( High Grade ) |
03D00717 |
|
[ 1GT 400 ] |
25 |
Titanium |
08L07907 |
|
[ 1GM 400 ] |
25 |
Molybdenum |
08L05907 |
|
[ 1GA 400 ] |
25 |
Aluminium |
08L04907 |
|
[ 1GS 400 ] |
25 |
Stainless Steel |
08L06907 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
HF__ |
64 |
400 |
41 |
23 |
41 |
2 |
HR__ |
63 |
400 |
43 |
20 |
47 |
2 |
1G_100 |
64 |
400 |
38 |
26 |
35 |
5 |
*Except 1GA400 which is 30 micron bar, and 1GT400 whih is 21 micron bar

Key Features
400 mesh grid with centre mark and locating pointer
3.05mm diameter
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
400 Mesh H4 |
[H4] |
100 |
Copper |
03D00620 |
|
[H4] |
100 |
Nickel |
03D00621 |
|
[H4] |
100 |
Gold |
03D00622 |

Key Features
Grid of 50 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
50 Mesh |
[ 1GC 50 ] |
100 |
Copper |
07D00901 |
|
[ 1GN 50 ] |
100 |
Nickel |
07D01901 |
|
[ 1GG 50 ] |
100 |
Gold |
07D02901 |
|
[ 1GT 50 ] |
25 |
Titanium |
08L07901 |
|
[ 1GM 50 ] |
25 |
Molybdenum |
08L05901 |
|
[ 1GA 50 ] |
25 |
Aluminium |
08L04901 |
|
[ 1GS 50 ] |
25 |
Stainless Steel |
08L06901 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
1G_50 |
508 |
50 |
425 |
83 |
70 |
5 |

Key Features
50 mesh grid with centre mark and locating pointer
3.05mm diameter
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
50 Mesh H9 |
[ H9 ] |
100 |
Copper |
03D00606 |
|
[ H9 ] |
100 |
Nickel |
03D00607 |
|
[ H9 ] |
100 |
Gold |
03D00608 |

Key Features
Grid of 500 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
500 Mesh |
[ 1GC 500 ] |
100 |
Copper |
07D00908 |
|
[ 1GN 500 ] |
100 |
Nickel |
07D01908 |
|
[ 1GG 500 ] |
25 |
Gold |
Gold |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
1G_500 |
51 |
500 |
28 |
23 |
30 |
5 |

Key Features
Grid of 600 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
600 Mesh |
[ 1GC 600 ] |
100 |
Copper |
07D00960 |
|
[ 1GN 600 ] |
100 |
Nickel |
07D01961 |
|
[1GC/RH 600] |
100 |
Copper/Rhodium |
07D00961 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
1G_600 |
41 |
600 |
26 |
15 |
42 |
5 |

Key Features

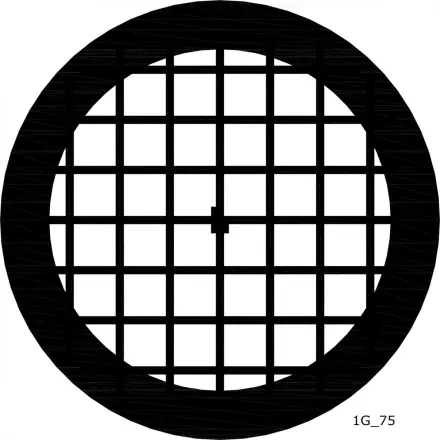

Grid of 75 mesh squares
Diameter 3.05mm
Mesh Size |
Old Ref |
Qty/vial |
Material |
Order code |
75 Mesh |
[ 1GC 75 ] |
100 |
Copper |
07D00902 |
|
[ HF 31 cu ] |
100 |
Copper |
03D00650 |
|

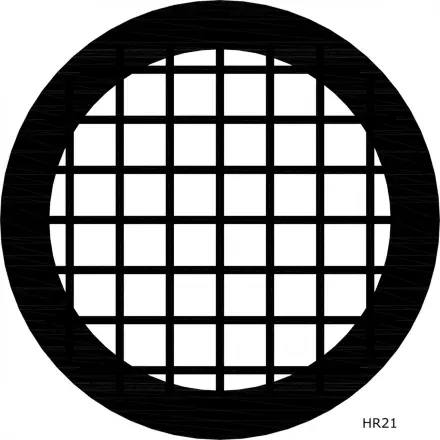

[ HR 21cu/rh ] |
100 |
Copper with Rhodium |
03D00700 |
|
[ 1GN 75 ] |
100 |
Nickel |
07D01902 |
|
[ HF31 ni ] |
100 |
Nickel |
03D00651 |
|
[ HR 21ni ] |
100 |
Nickel ( High Grade ) |
03D00701 |
|
[ 1GG 75 ] |
25 |
Gold |
07D02902 |
|
[ HR 21au ] |
100 |
Gold ( High Grade ) |
03D00702 |
|
[ 1GT 75 ] |
25 |
Titanium |
08L07902 |
|
[ 1GM 75 ] |
25 |
Molybdenum |
08L05902 |
|
[ 1GA 75 ] |
25 |
Aluminium |
08L04902 |
|
[ 1GS 75 ] |
25 |
Stainless Steel |
08L06902 |
Specifications
Pattern |
Pitch |
Mesh |
Space |
Bar |
Transmission |
Tolerance |
HF__ |
339 |
75 |
279 |
60 |
70 |
3 |
HR__ |
338 |
75 |
288 |
50 |
72 |
3 |
1G_75 |
339 |
75 |
284 |
55 |
70 |
5 |
