Spectroradiometer | TOPCON TECHNOHOUSE CORPORATION
TOPCON SR-3A 分光式輝度計 / 分光輻射計
Remain A Long-Selling Product Model As A Various Industry Standard
產品介紹
INTRODUCTION >> TOPCON SR-3A
分光放射計SR-3A是分光式的輝度色度量測設備(或稱分光輝度計)，適用於量測各式平面顯示器與光源的可見光光譜量測，量測光源或物體各波段的光譜分佈、色度、三色值、輝度及校正色溫。
產品特色
FEATURES >> TOPCON SR-3A- SR-3A高精度測量微弱光線，大幅縮短測定時間。
- 電動切換測定角(2°/1°/0.2°/0.1°)
- 如果亮度在 100 cd/m²只需大約1秒，即使在 1 cd/m²最多也只需約30秒便能完成高速測量。
- 能夠對微弱光進行高速度測定。
- 高精度測定頻閃光源（搭載同步測定功能、積分時間延期功能）
- 使用標配應用軟件，可進行豐富的數據處理及控制主機
主要用途
PRINCIPAL USE >> TOPCON SR-3A- 各類FPD、相關材料
- 戶外大屏幕、數字招牌
- 汽車儀錶盤、音響、操作面板、各種燈具
- 交通標誌、信號燈
- 普通照明及各種特種光源
技術規格
SPECIFICATIONS >> TOPCON SR-3A| 感光元件 | 電子冷卻型線性陣列傳感器 |
|---|---|
| 波長分散原理 | 衍射光柵 |
| 測量角 | 2° / 1° / 0.2° / 0.1° *電動切換式 |
| 最小測定直徑(mmφ) | 2°：10.0 / 1°：4.99 / 0.2°：1.00 / 0.1°：0.50(mmφ) |
| 測量距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 光譜波寬 | 5nm (半波寬) |
| 波長精度 | ±0.3nm *Hg Emission Lamp |
| 測量波長範圍 | 380～780nm |
| 波長分解能力 | 1nm |
| 測量模式 | 自動/手動（積分時間/頻率）、外部垂直同步信號輸入 |
| 測量內容 | 分光輻射亮度 ： W・sr-1･m-2･nm-1 |
| 測量功能 | 輻射亮度 Le : W・sr-1m-2、 輝度 Lv : cd･m-2 CIE1931 色度座標 xy、CIE1976 色度座標 u'v' 三刺激値XYZ、相關色溫度(Tc;k)、 偏差(duv)、CIE 顏色系統 2° / 10° |
| 輝度測量範圍(*1) | 2°：0.5 - 3,000 cd/m² 1°：1 - 9,000 cd/m² 0.2°：20 - 70,000 cd/m² 0.1°：100 - 300,000 cd/m² |
| 輝度精度(*1) | ±2%以内 |
| 色度精度(x,y) (*1*2) | ±0.002 |
| 重複精度 ： 輝度(*3) | 0.3%：0.5 cd/m² 以上 |
| 重複精度 ： 色度(*4) | 0.0005：0.5 cd/m² 以上 |
| 測定時間(*5) | 約1 - 31秒 |
| 偏光特性 | 輝度 1％以下 分光放射輝度 2％以下（400～780nm） |
| 界面 | USB3.0 / RS-232C |
| 電源 | 專用AC 電源適配器 AC100V-240V (50/60Hz) DC12V |
| 功率 | 約30W |
| 使用條件 | 溫度: 5 - 35℃, 濕度: 80%RH 以下 (且無凝露) |
| 外形尺寸(W×D×H) | 143×406×237mm |
| 重量 | 5.5kg |
*1 針對標準A光源
*2 NORMAL SPEED 模式測定時的量測範圍
*3 測定角 2°，連續測量10次 2σ，NORMAL SPEED模式
*4 測定角 2°，連續10次測量（最大值-最小值），NORMAL SPEED模式
*5 和PC的通信時間除外
*2 NORMAL SPEED 模式測定時的量測範圍
*3 測定角 2°，連續測量10次 2σ，NORMAL SPEED模式
*4 測定角 2°，連續10次測量（最大值-最小值），NORMAL SPEED模式
*5 和PC的通信時間除外
量測直徑
MEASUREMENT DIAMETER >> TOPCON SR-3A測量直徑：mmφ
| 測定角 | 測定距離 [mm]* | ||||
|---|---|---|---|---|---|
| 350 | 500 | 800 | 1000 | 2000 | |
| 2° | 10 | 15.1 | 25.4 | 32.2 | 66.4 |
| 1° | 4.99 | 7.55 | 12.7 | 16.1 | 33.2 |
| 0.2° | 1.00 | 1.51 | 2.54 | 3.22 | 6.64 |
| 0.1° | 0.50 | 0.76 | 1.27 | 1.61 | 3.32 |
* 從物鏡金屬件前端開始的距離
* 該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入。
* 該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入。

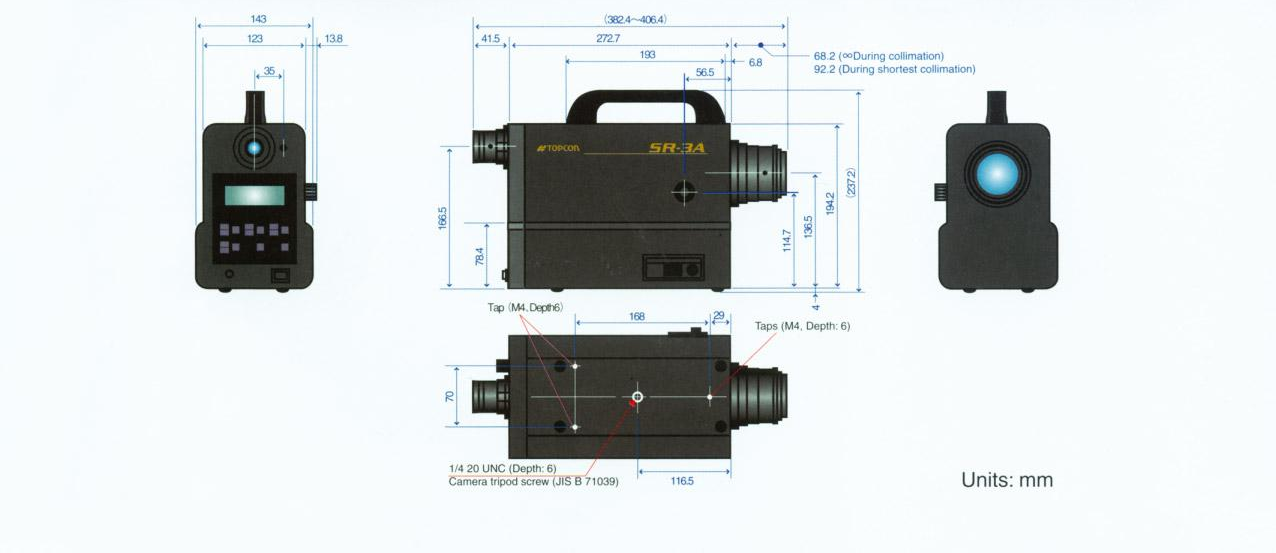

外觀尺寸
DIMENSIONS >> TOPCON SR-3A
系統圖
SYSTEM DIAGRAM >> TOPCON SR-3A
選購配件
ACCESSORIES >> TOPCON SR-3A
AL-6 / AL-11 / AL-12
輔助鏡
輔助鏡
WS-3
標準白色板
標準白色板
IA-1A
CCD 接口
CCD 接口
FP-3P
導光束
導光束
Tripod 5N
三腳架 5N
三腳架 5N
Tripod-3R
三腳架 SR
三腳架 SR
ND-10/100
ND濾片
ND濾片
ZV-30
照度適配器
照度適配器
